Cet article explique comment utiliser les appareils VPOS.
Premiers pas
Allumer l'appareil

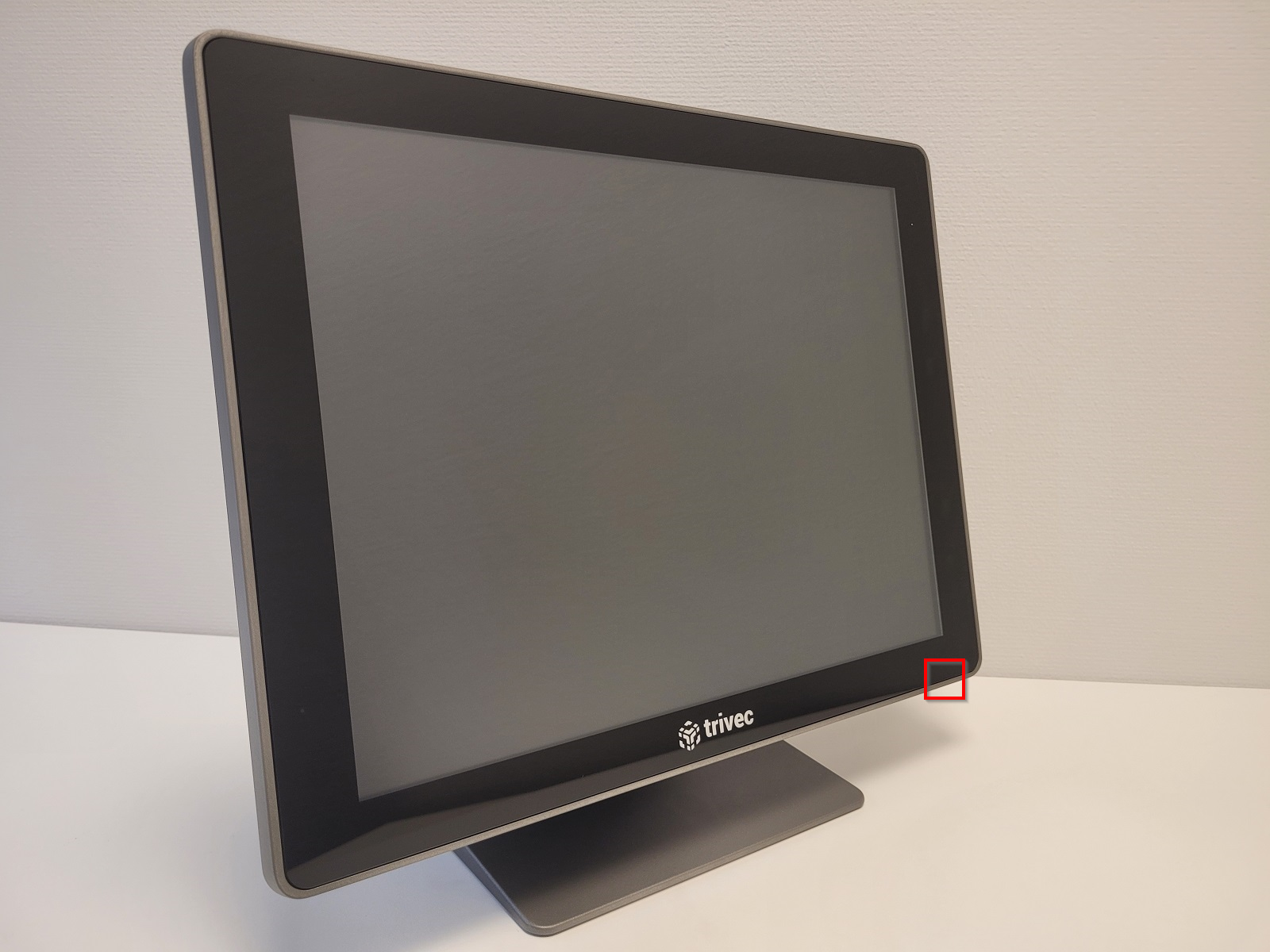

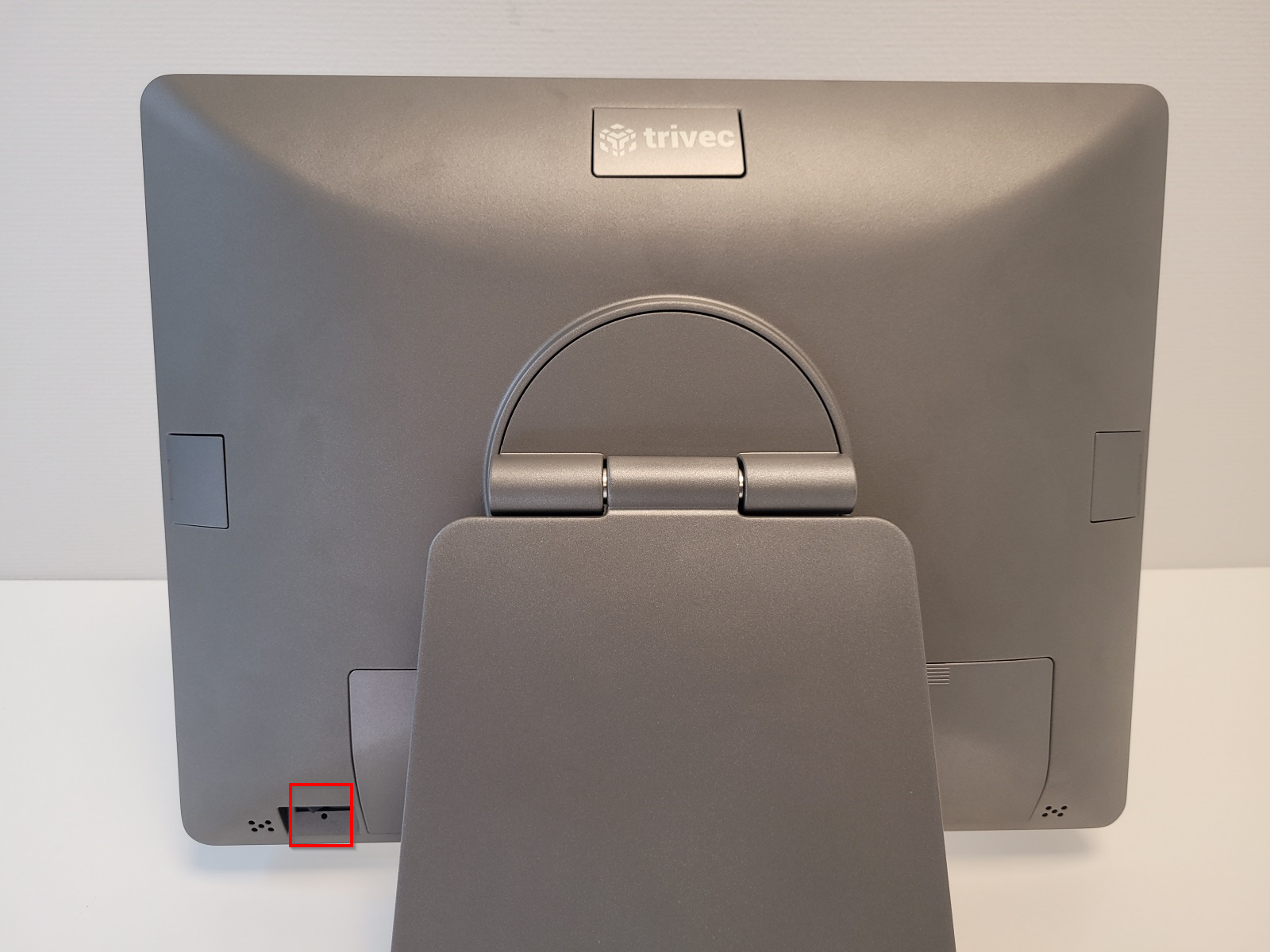

- Le bouton d'alimentation de l'appareil se trouve à droite derrière l'écran :
- Appuyez une fois sur le bouton pour démarrer l'appareil. Vous entendrez un bref bip.

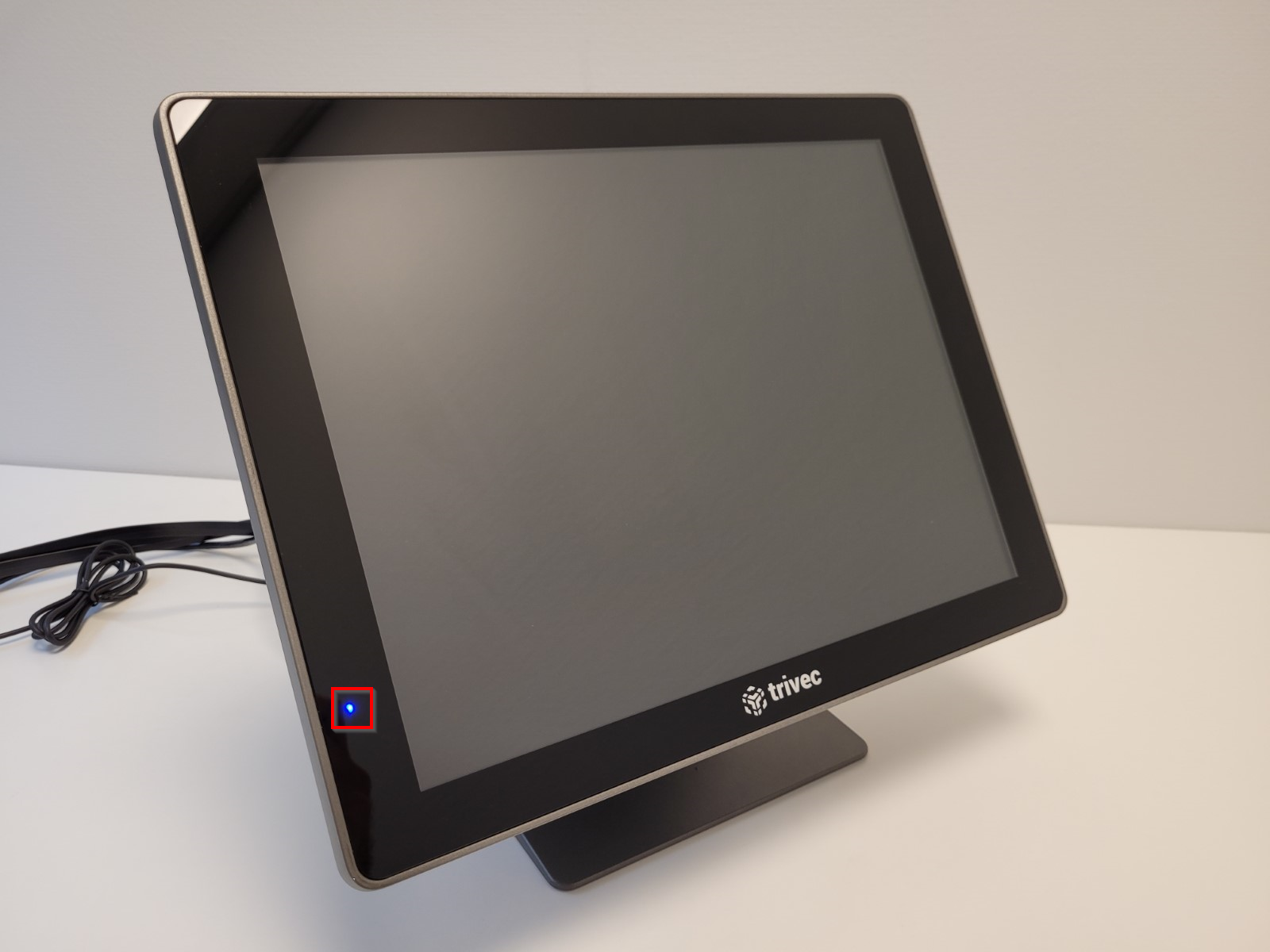

- Le VPOS dispose d'une LED bleue sur l'écran qui s'allume lorsque l'appareil est allumé :
Gestion du VPOS
Connexion d'une souris ou d'un clavier

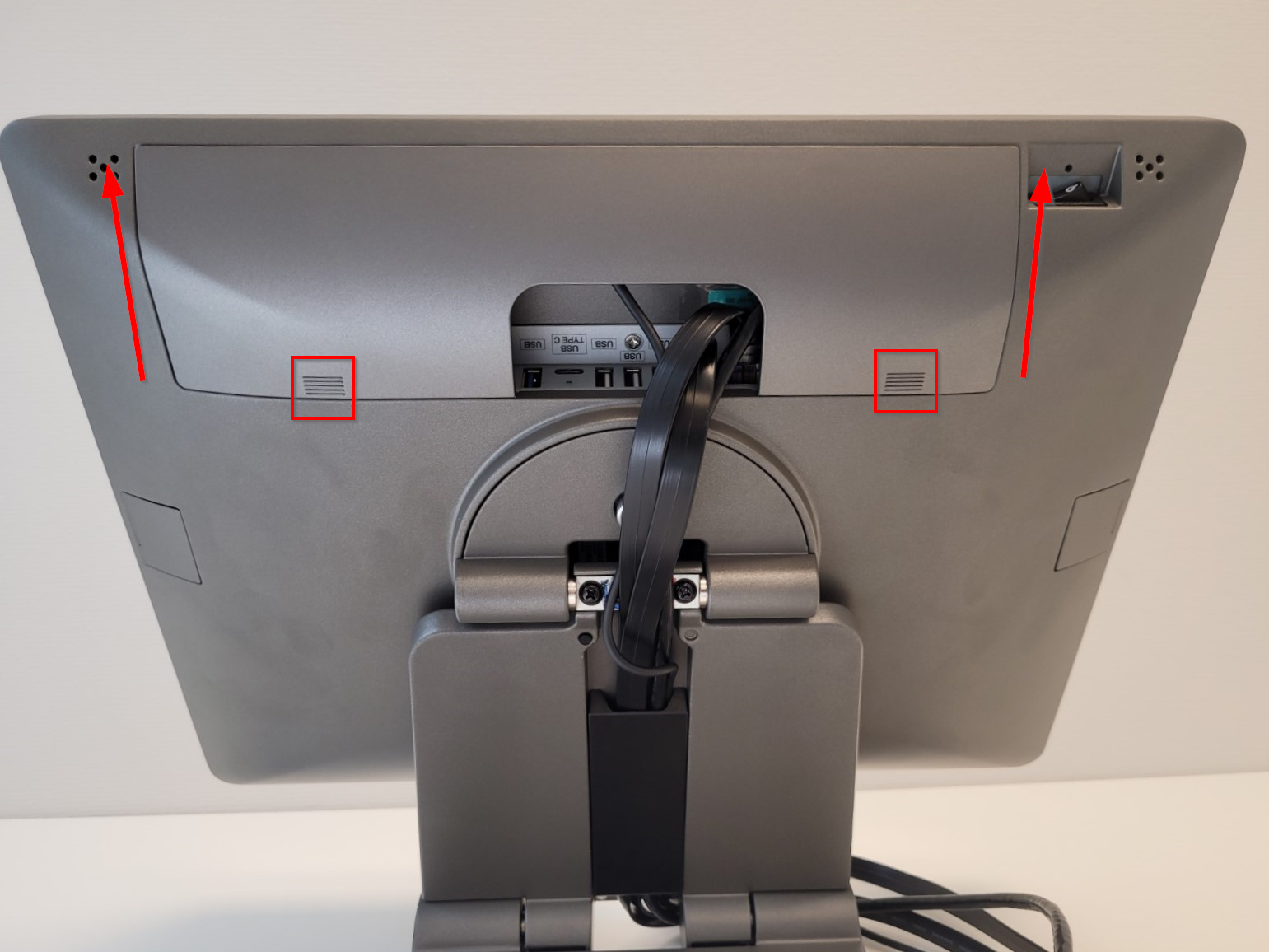

- Pour connecter un appareil à un port USB, vous devrez d'abord retirer le couvercle de l'interface. Appuyez sur la partie rayée du couvercle et faites glisser le couvercle :

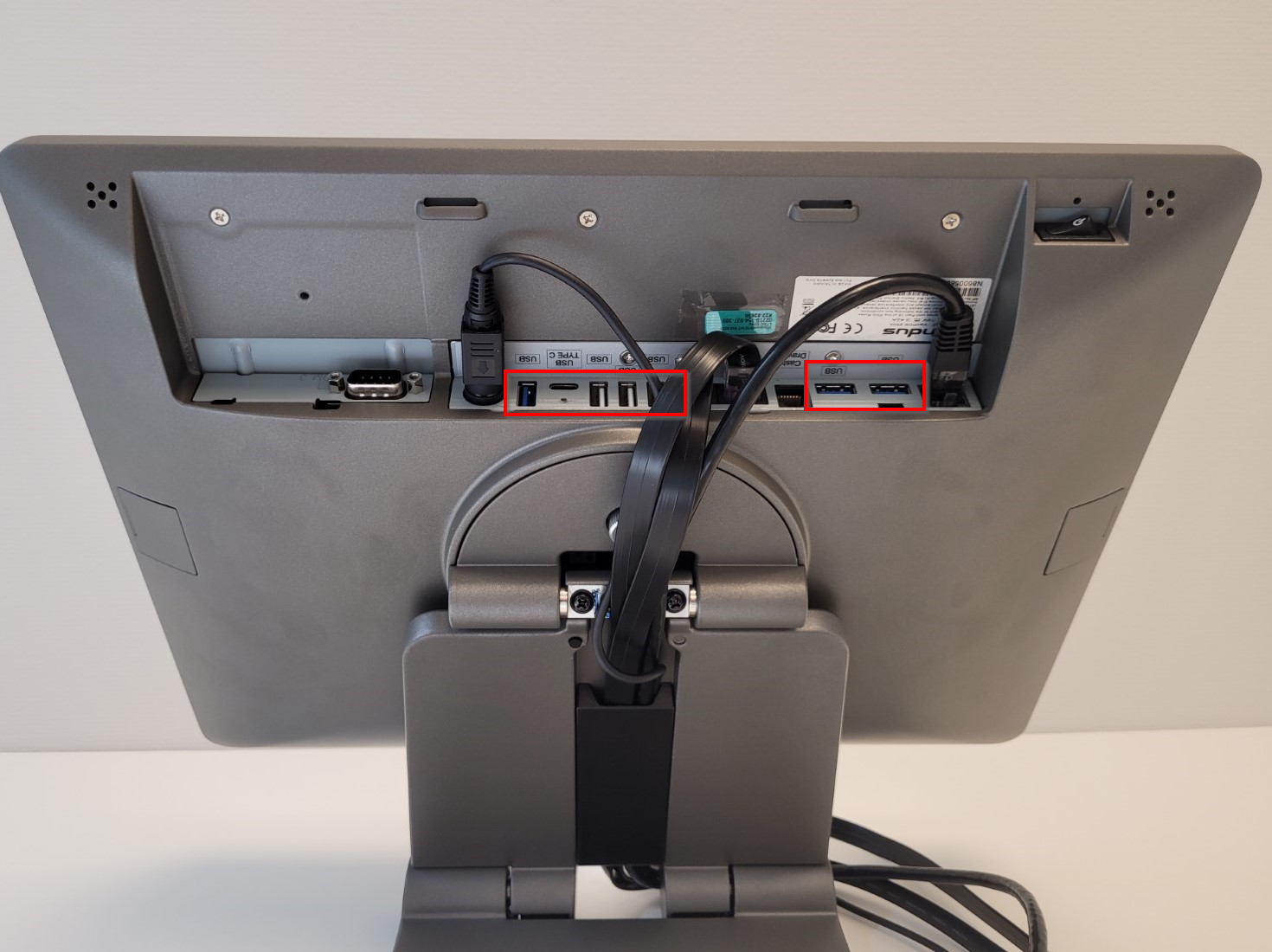

- Avec le couvercle retiré, connectez l'appareil à l'un des ports USB disponibles :
- Replacez le couvercle de l'interface sur l'appareil.
Types de câbles
Il existe plusieurs types de câbles utilisés avec le VPOS :
- 2 câbles COM (parfois étiquetés COM1 et COM2). Notez que ces câbles ne sont pas interchangeables avec des câbles similaires provenant d'autres appareils POS :

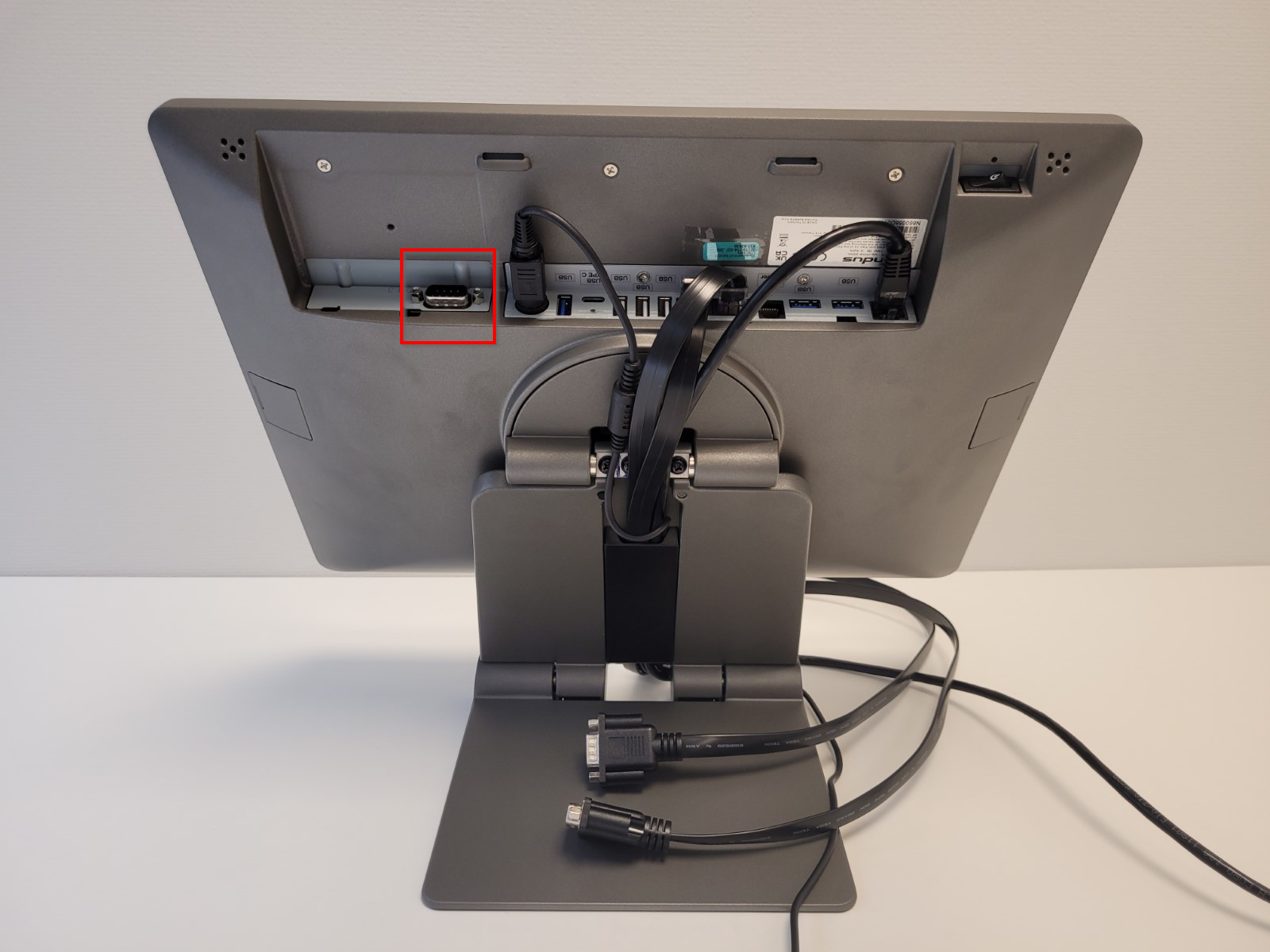

- Le VPOS dispose d'un port COM supplémentaire sur la carte d'interface :

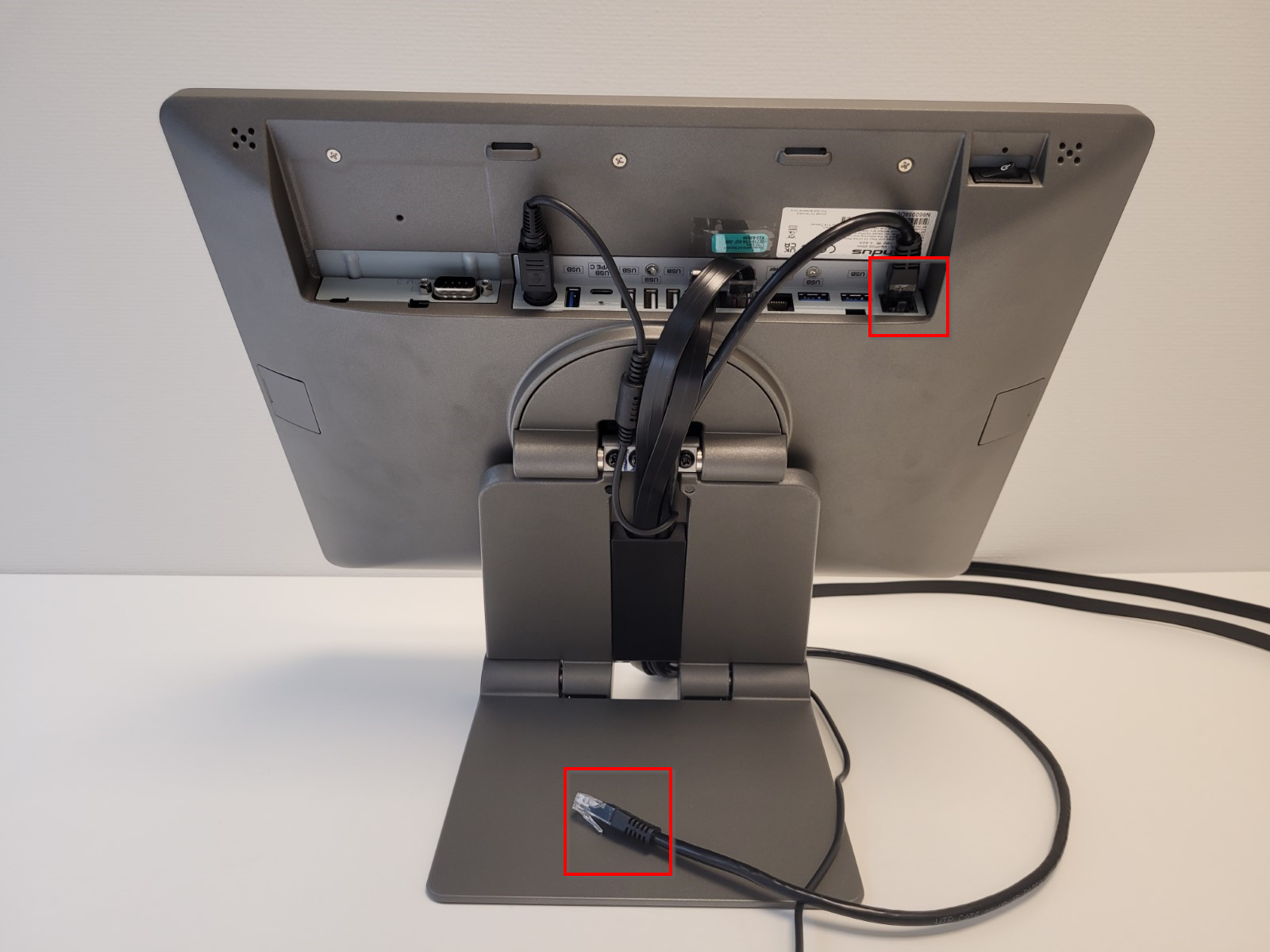

- Câble Ethernet :

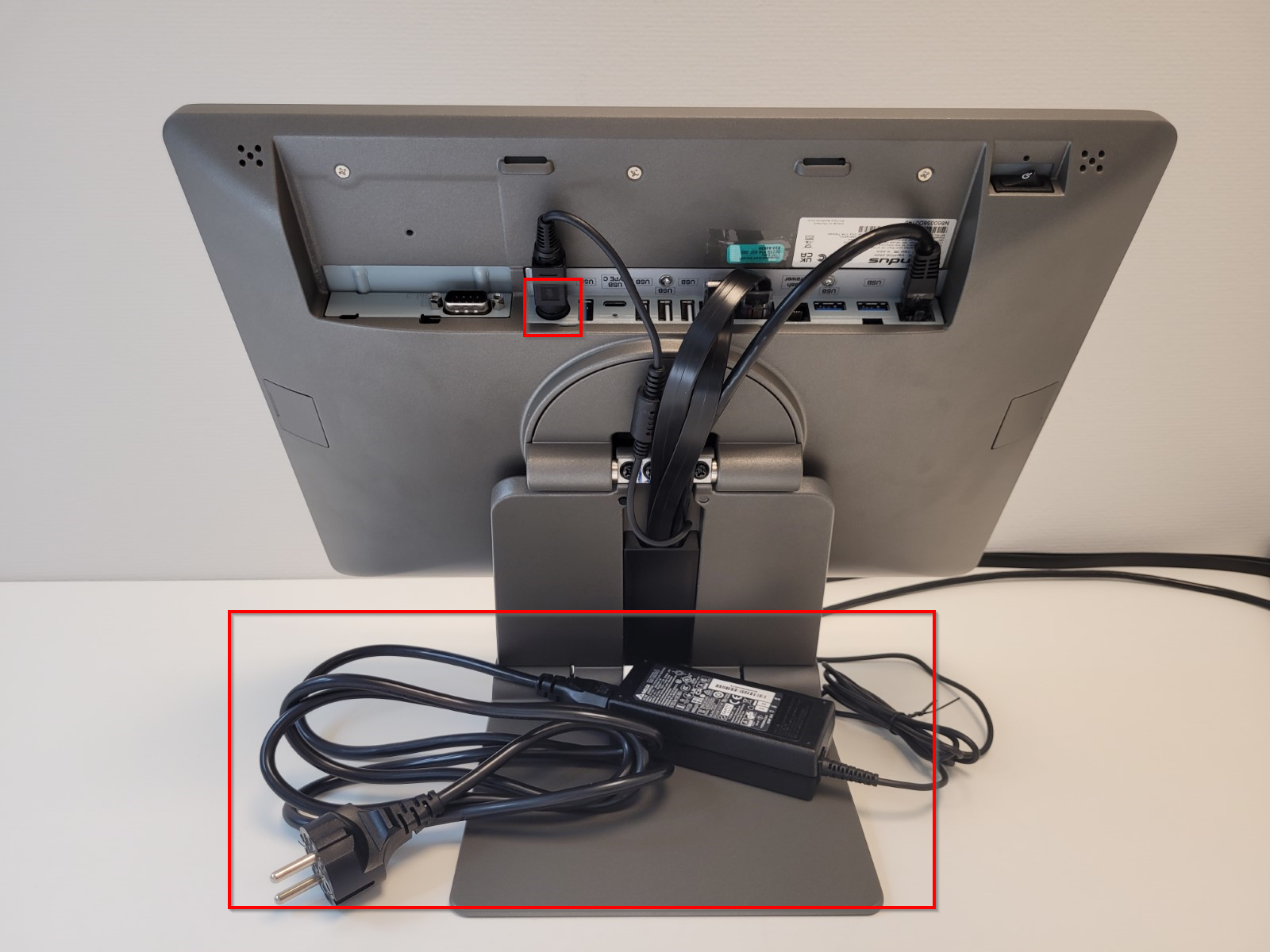

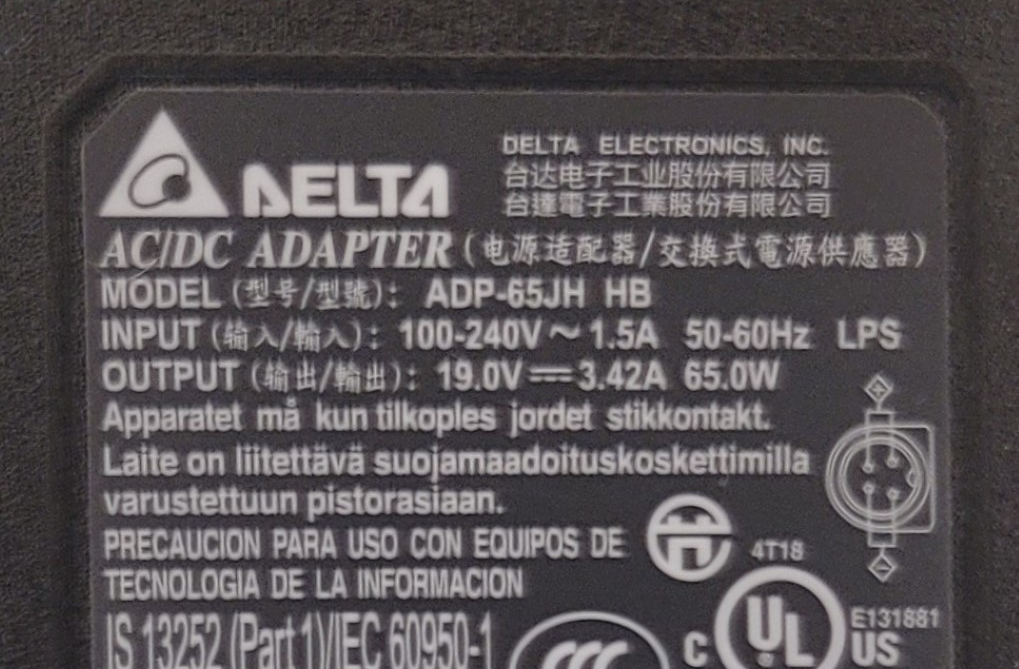

- Unité d'alimentation électrique (PSU) :

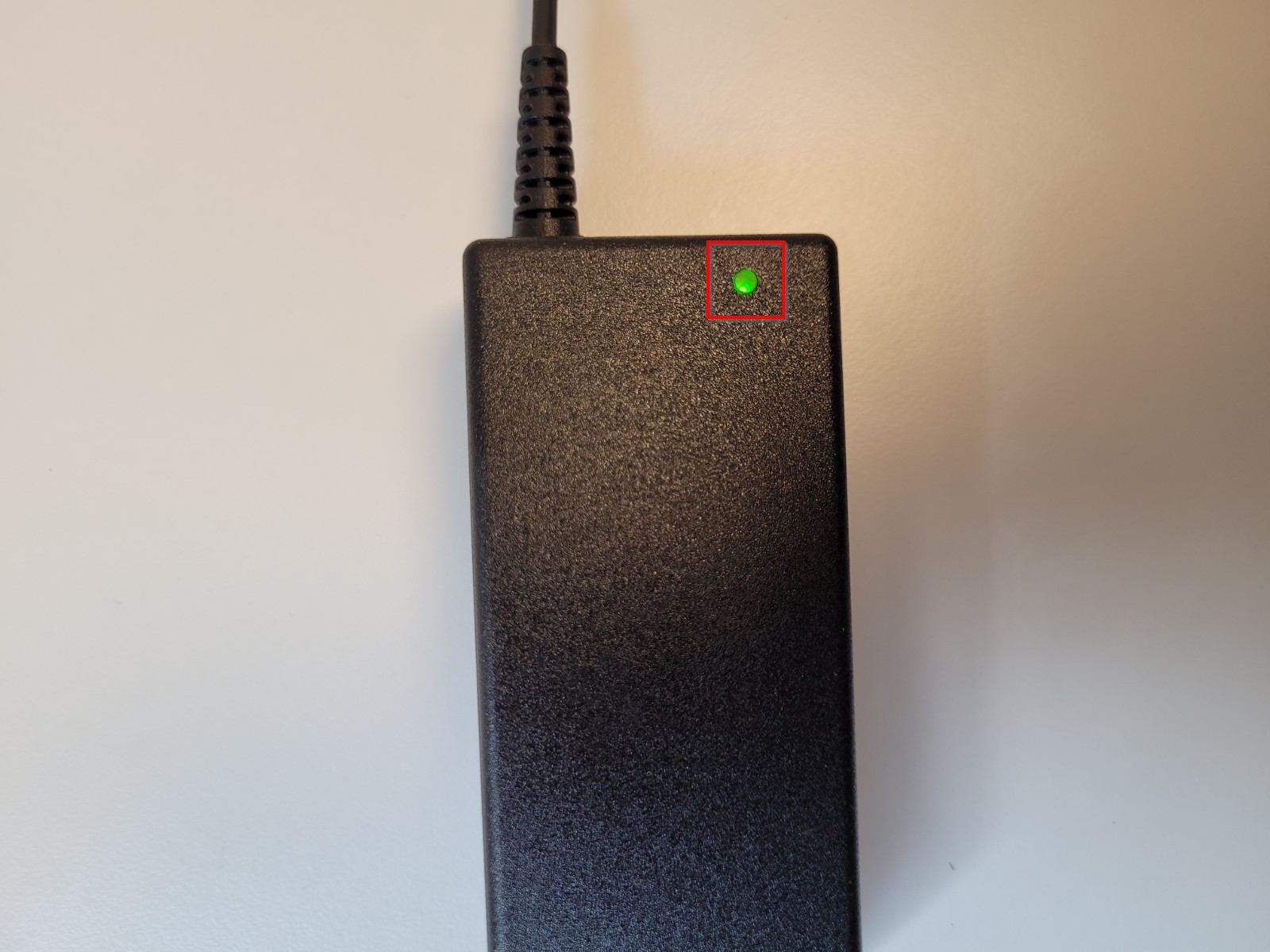

- Le PSU dispose d'une LED verte qui s'allume lorsque le PSU est connecté à l'alimentation et opérationnel :
Connexion d'un lecteur de carte
Connecter un lecteur de carte au VPOS est un processus qui nécessite quelques compétences de base avec un tournevis. Vous aurez besoin d'un tournevis cruciforme de petit diamètre.
- Décidez où vous souhaitez que le lecteur de carte soit situé, à droite ou à gauche de l'écran, lorsque vous faites face à l'écran. Pour des raisons ergonomiques, les lecteurs de carte sont le plus souvent placés du côté droit de l'écran.

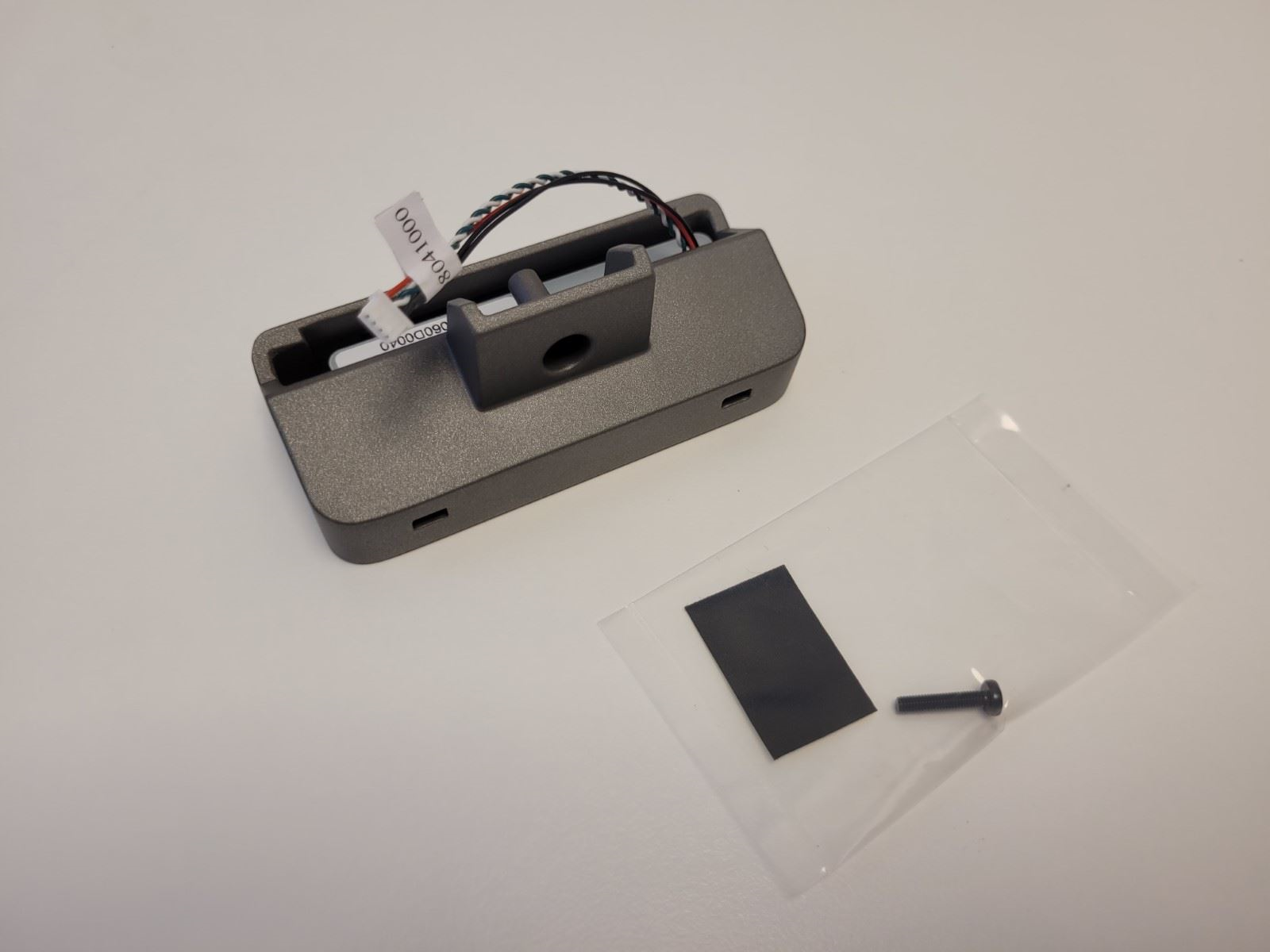

- Ouvrez l'emballage du lecteur de carte :

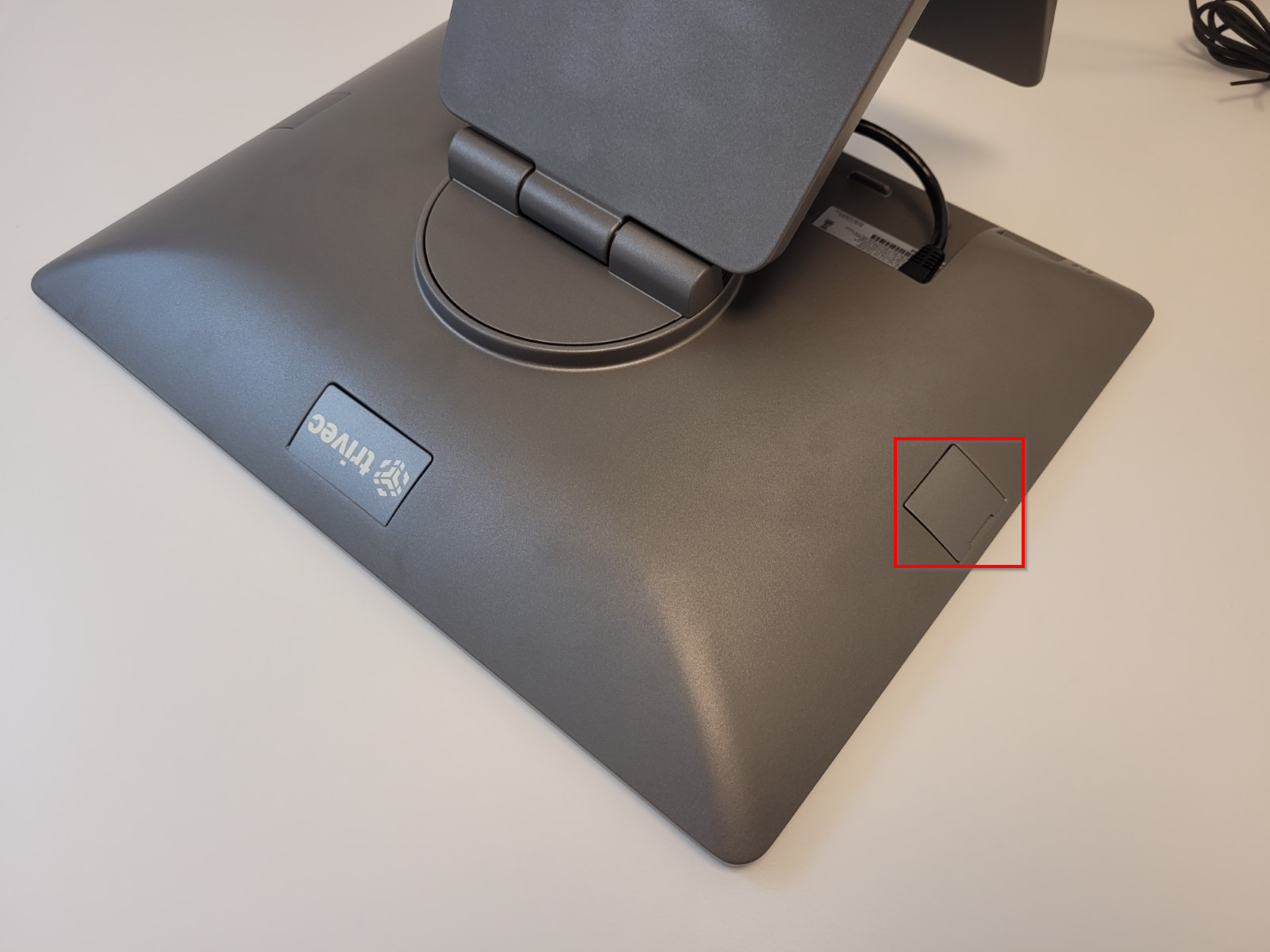

- Retirez le couvercle de protection de l'interface en le faisant basculer :

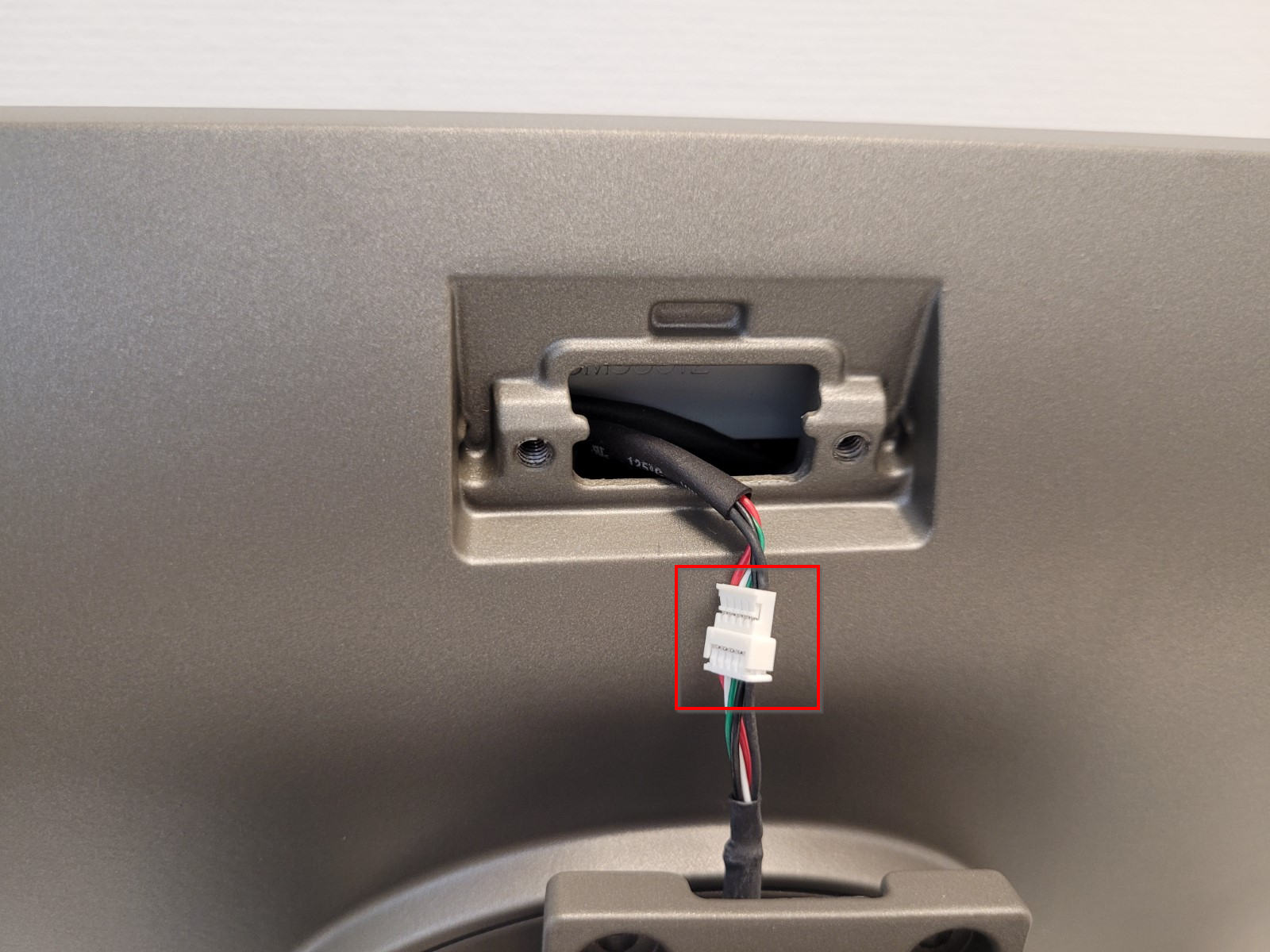

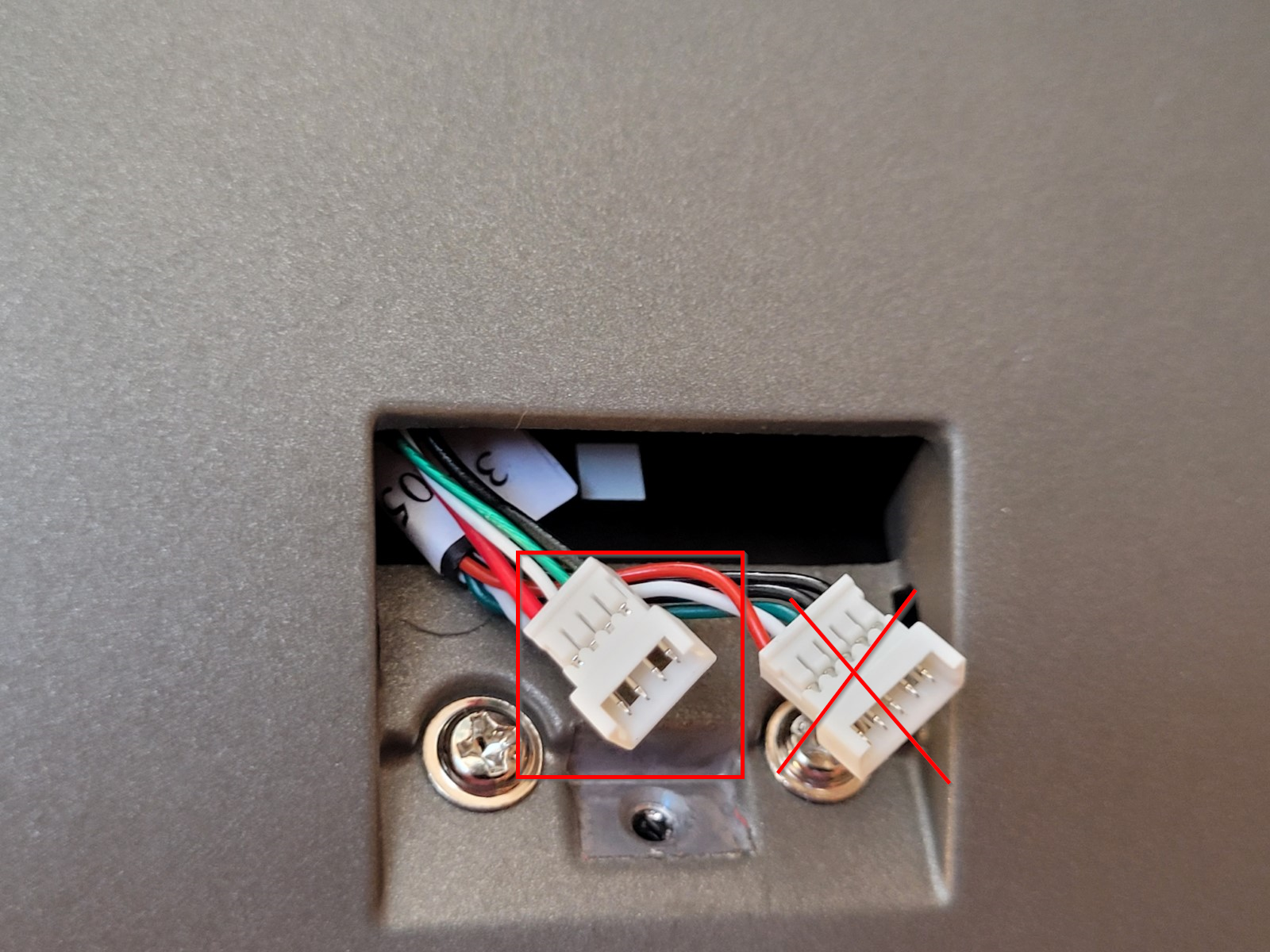

- Tirez délicatement sur l'un des câbles, utilisez celui avec le contact le plus étroit (4 broches) :

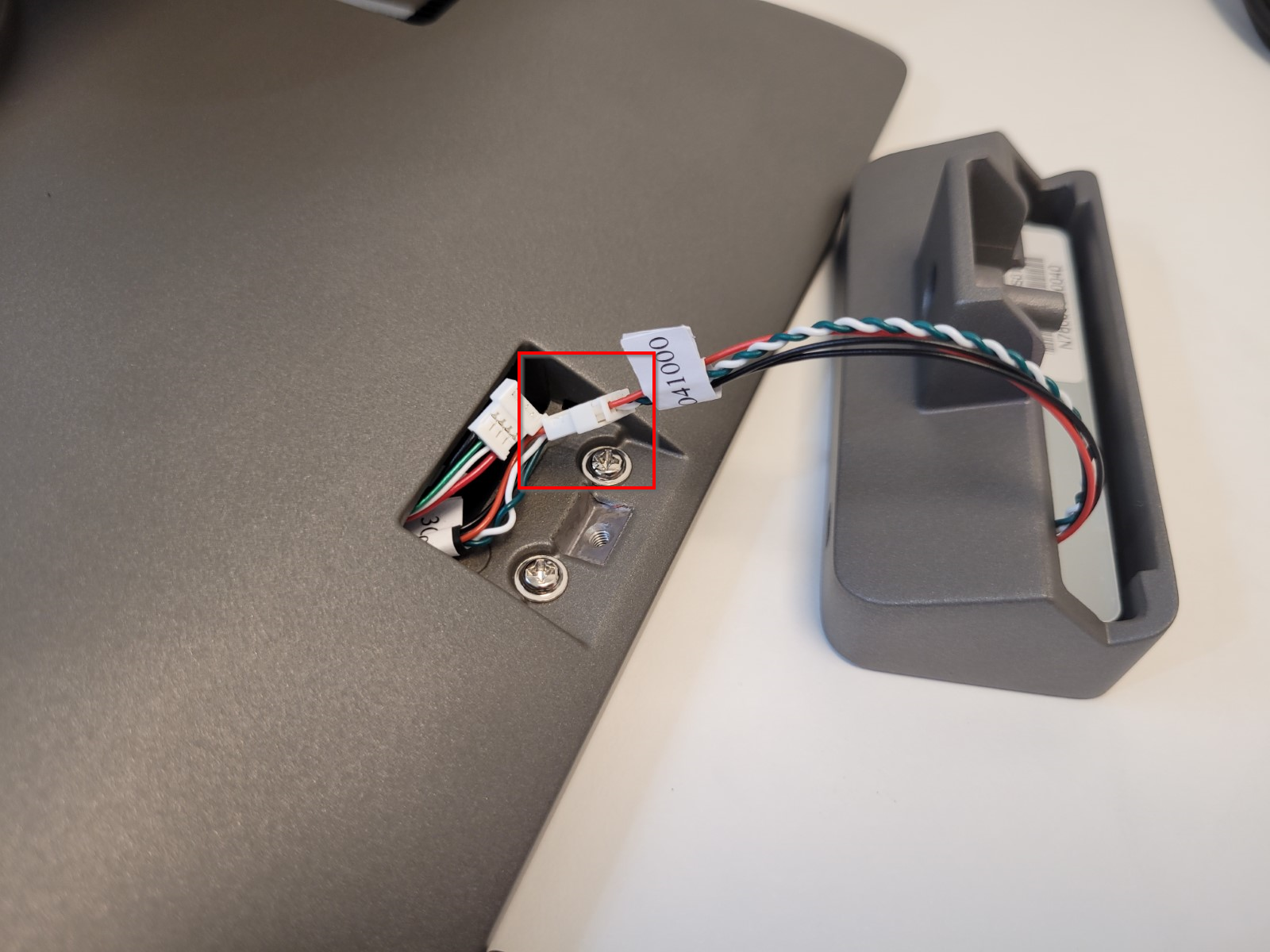

- Connectez le lecteur de carte au câble :

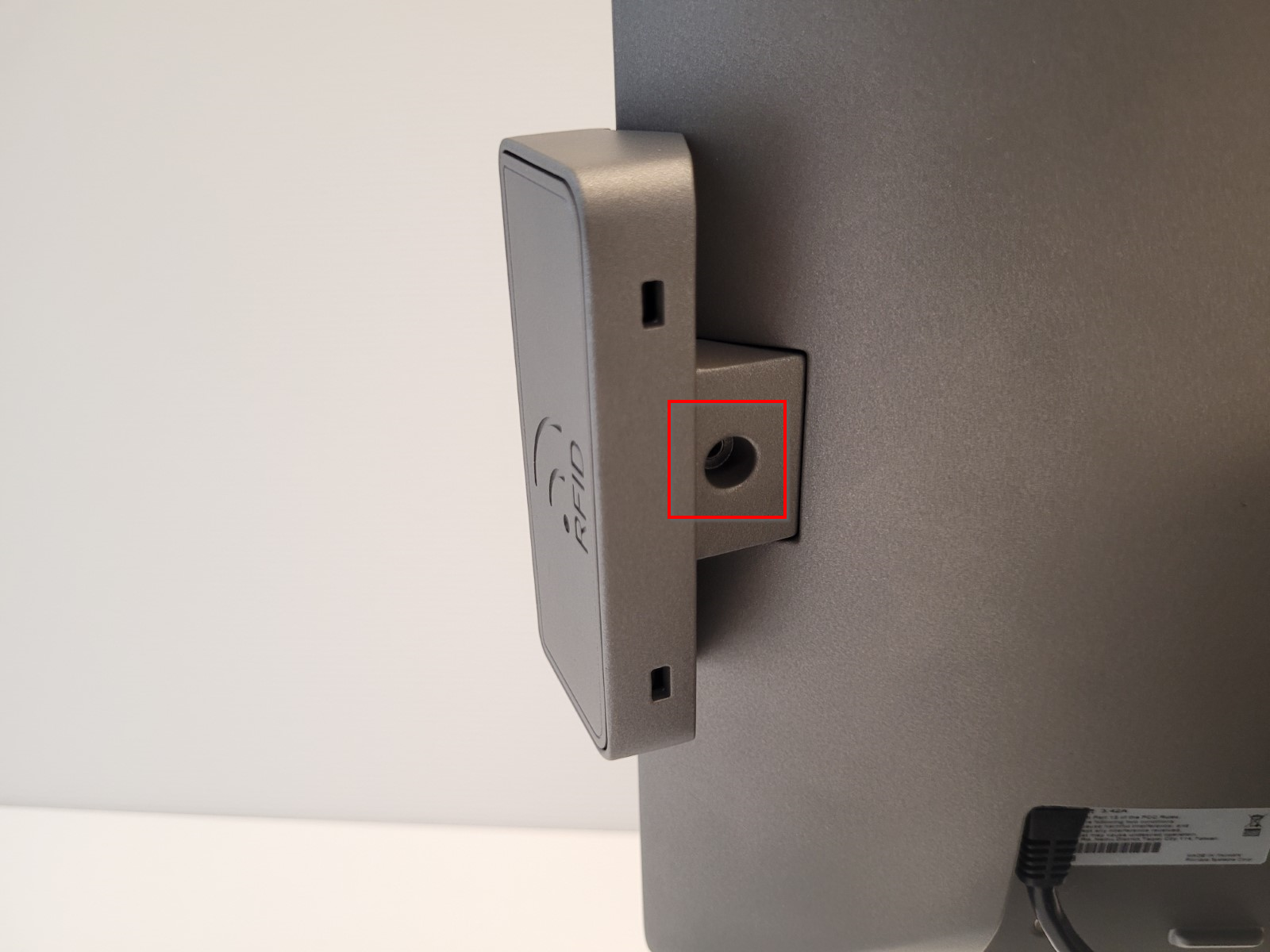

- Levez l'appareil POS et fixez le lecteur de carte avec la vis fournie :
Connexion d'un afficheur client
La connexion d'un afficheur client à VPOS est un processus qui nécessite des compétences de base avec un tournevis. Vous aurez besoin d'un tournevis cruciforme de petit diamètre. Les afficheurs client à 2 lignes et à cristaux liquides (LCD) sont connectés de la même manière.

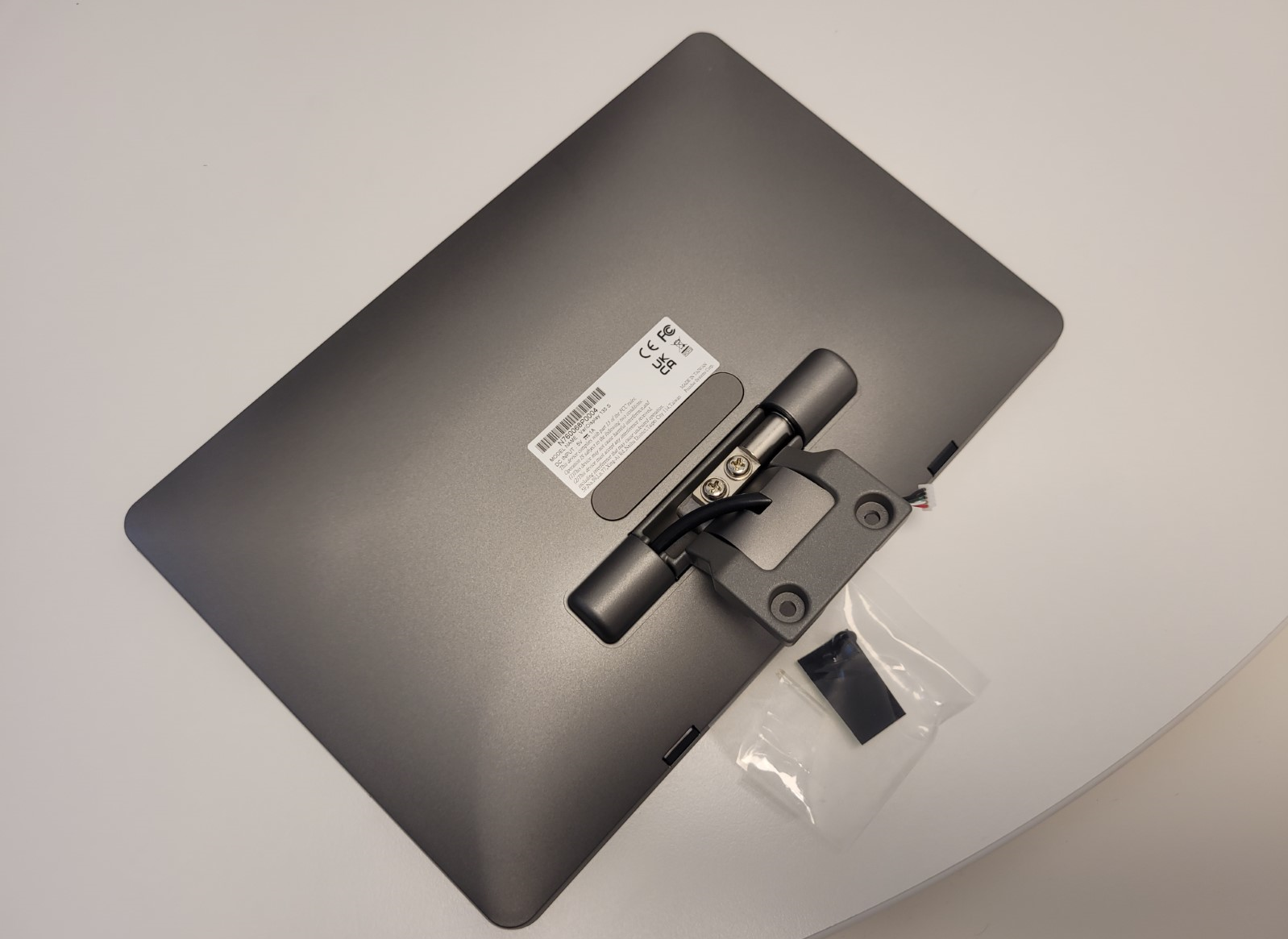

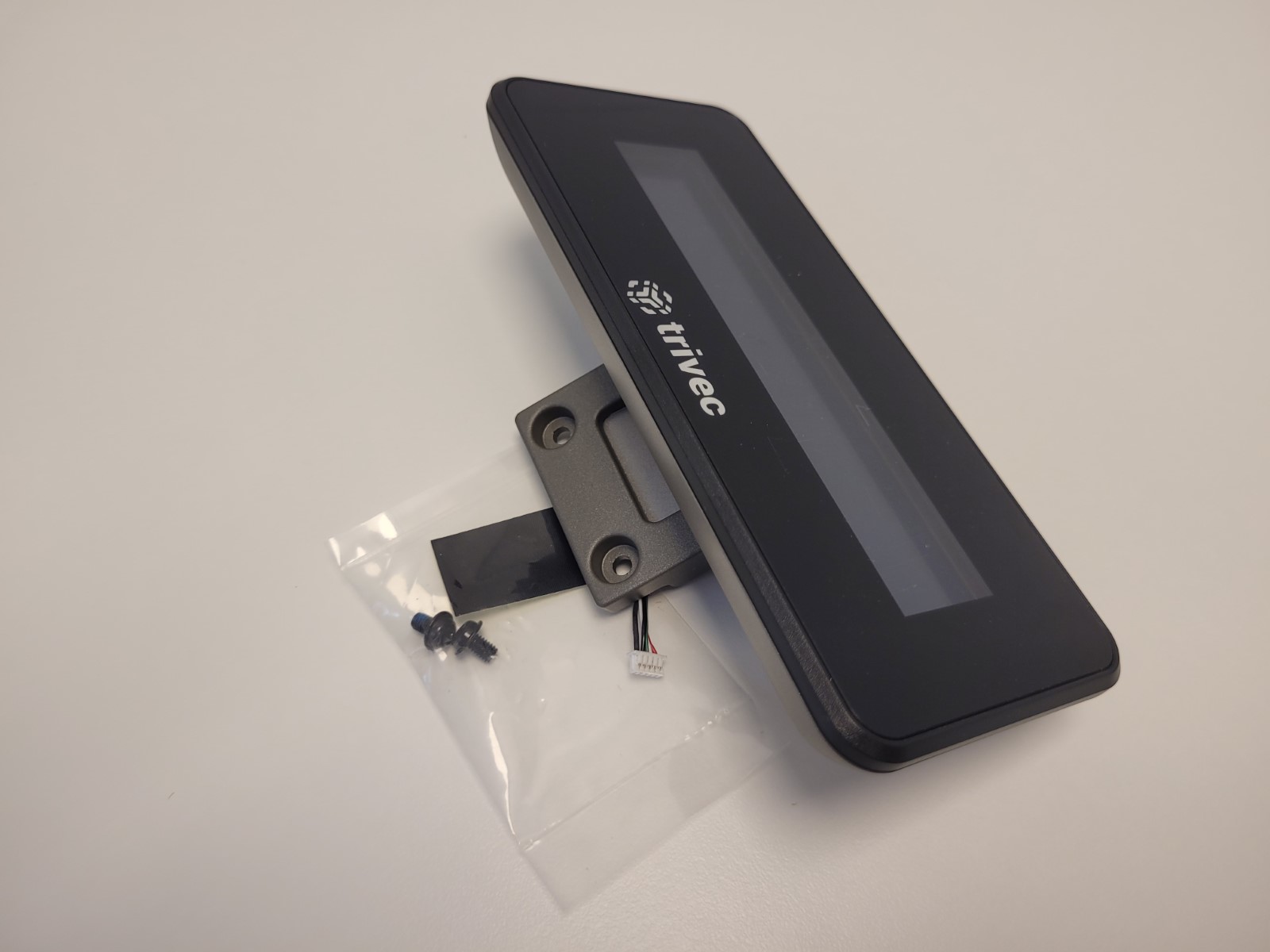

- Contenu du package de l'afficheur client (afficheur client à 2 lignes) :
- Contenu du package de l'afficheur client (afficheur client à LED) :

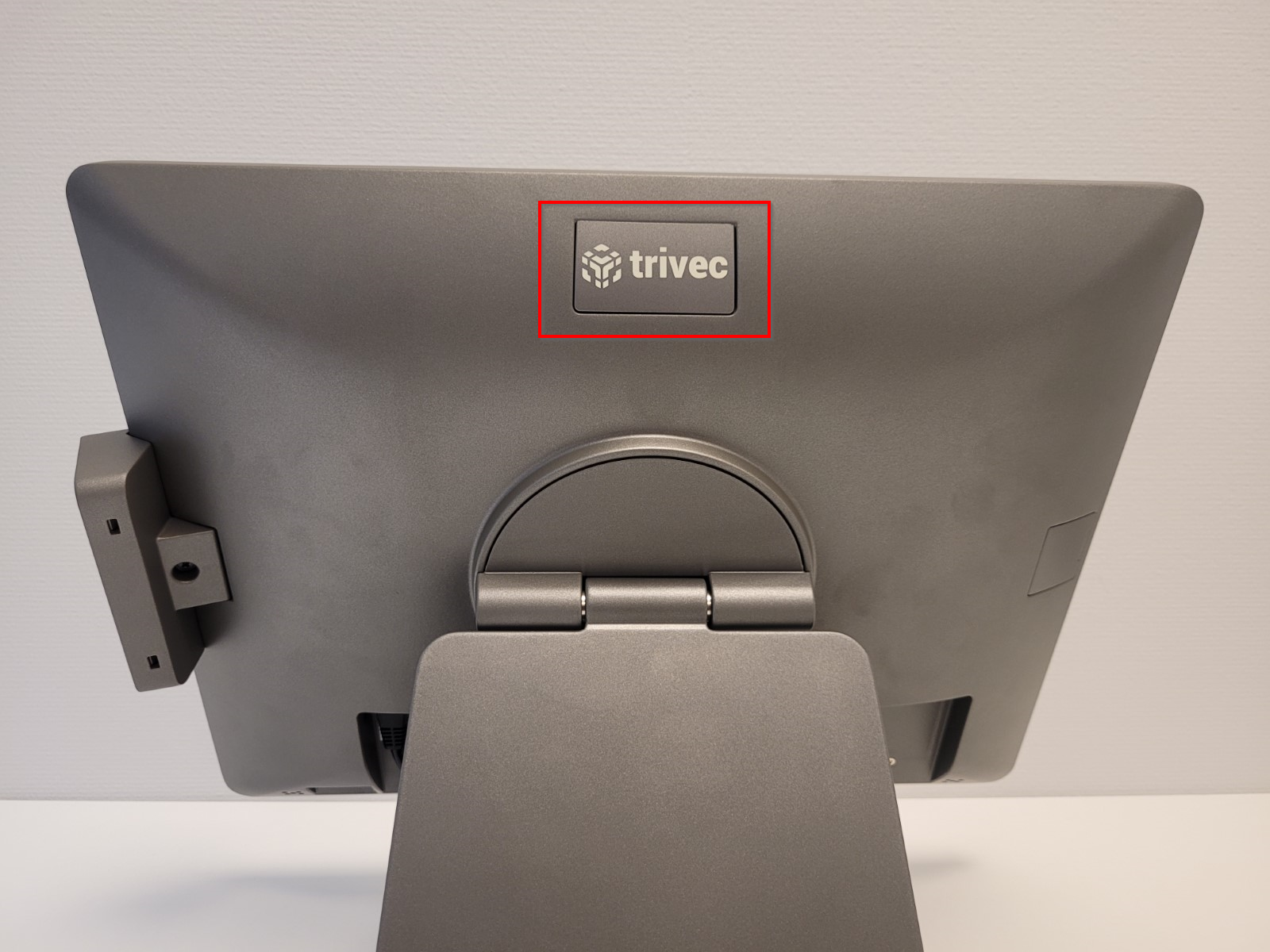

- Retirez le couvercle de protection en le basculant vers l'extérieur :
- Connectez l'afficheur client au câble d'interface :

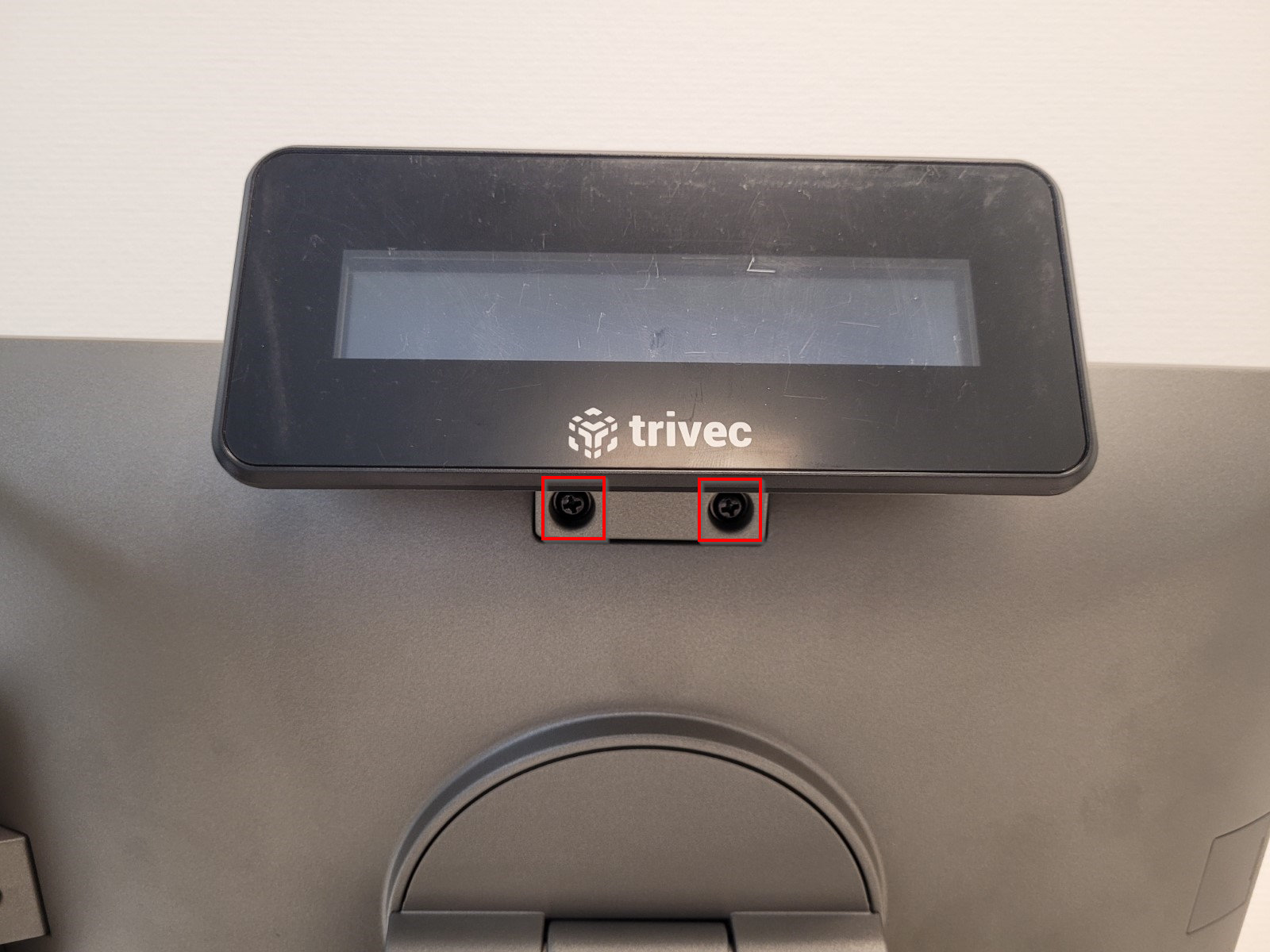

- Fixez l'afficheur client avec les vis fournies :
Et ensuite ?
Pour des informations sur l'utilisation de VPOS avec Domino, consultez Connexion à Domino.
Pour des informations sur le dépannage des appareils VPOS, consultez Dépannage de VPOS.
