Cet article explique comment utiliser l'imprimante à impact BTP-M300.
Mise en route
Allumer/éteindre l'imprimante

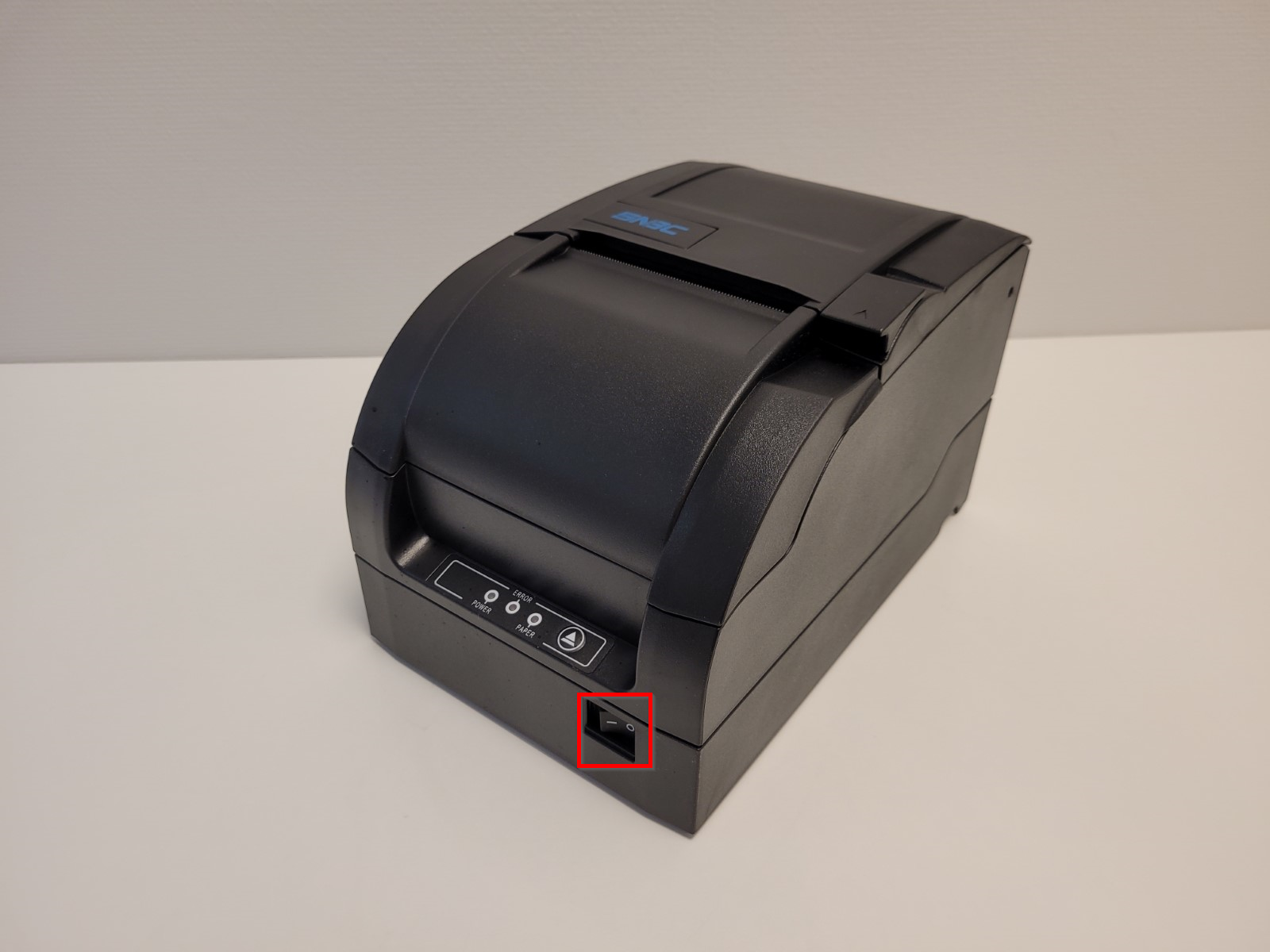

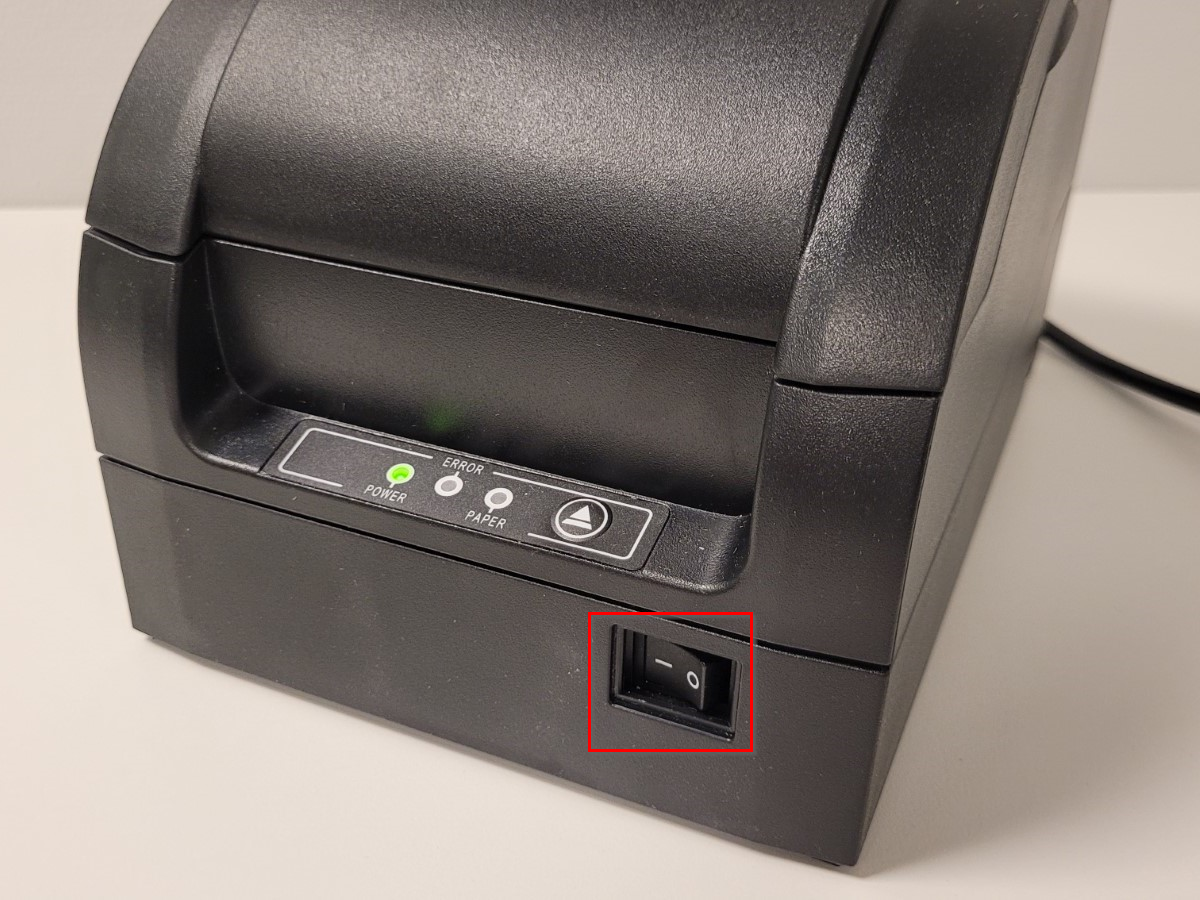

- Pour allumer/éteindre l'imprimante, utilisez l'interrupteur d'alimentation :

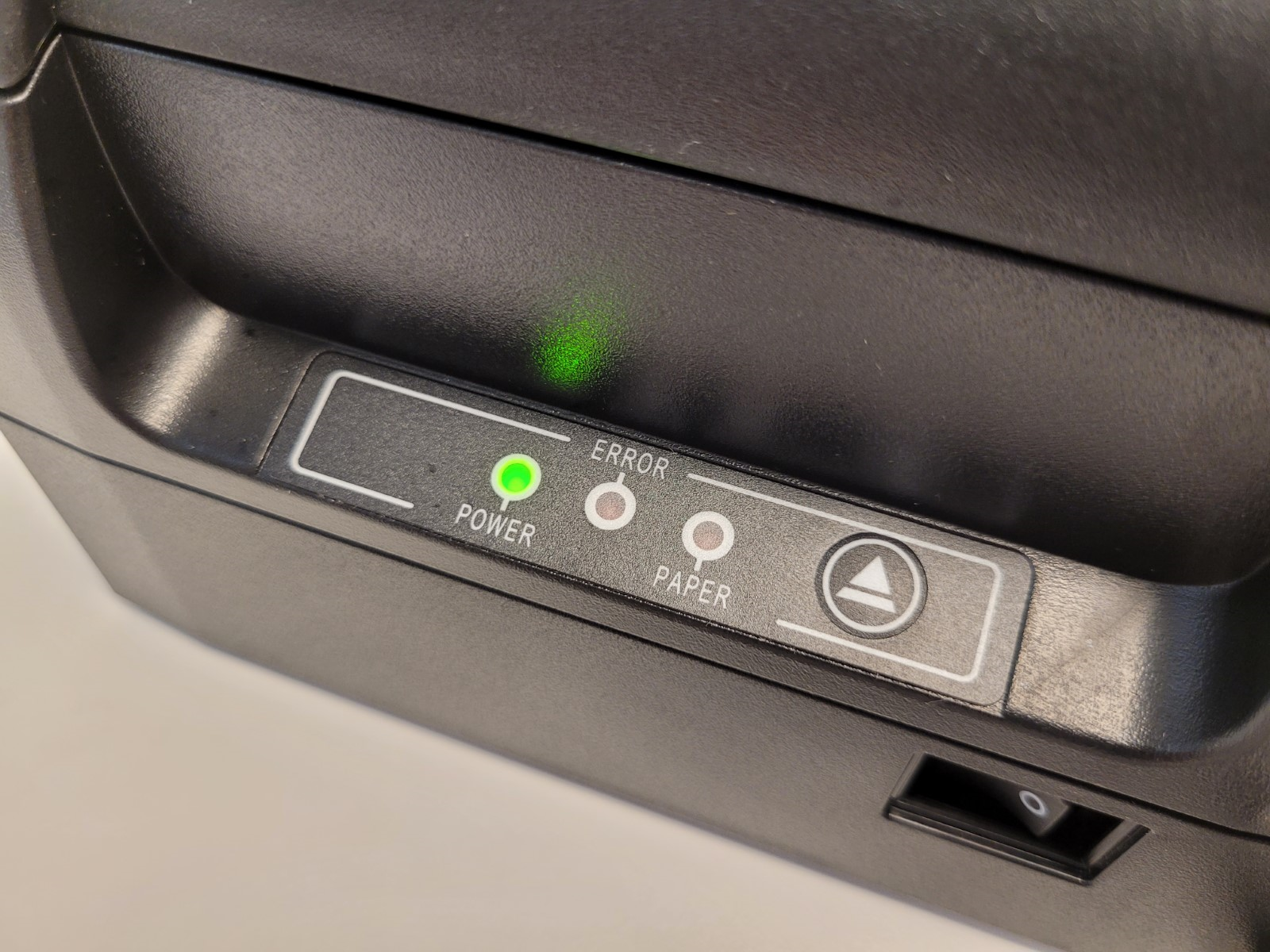

- La BTP-M300 dispose d'une LED verte sur l'appareil qui s'allume lorsque l'appareil est allumé :
Alimenter le papier
- Pour alimenter le papier, appuyez et maintenez le bouton Avance :
Type de papier
La BTP-M300 utilise un papier standard pour imprimante à impact. La largeur du papier est de 76 mm. REMARQUE : Le type de papier n'est pas le même que celui utilisé pour les imprimantes thermiques, telles que ODP333, BTP-R880NP ou BTP-S80.
Remplacement du papier
- Pour remplacer le papier, ouvrez le couvercle arrière en utilisant le bouton qui libère le couvercle :

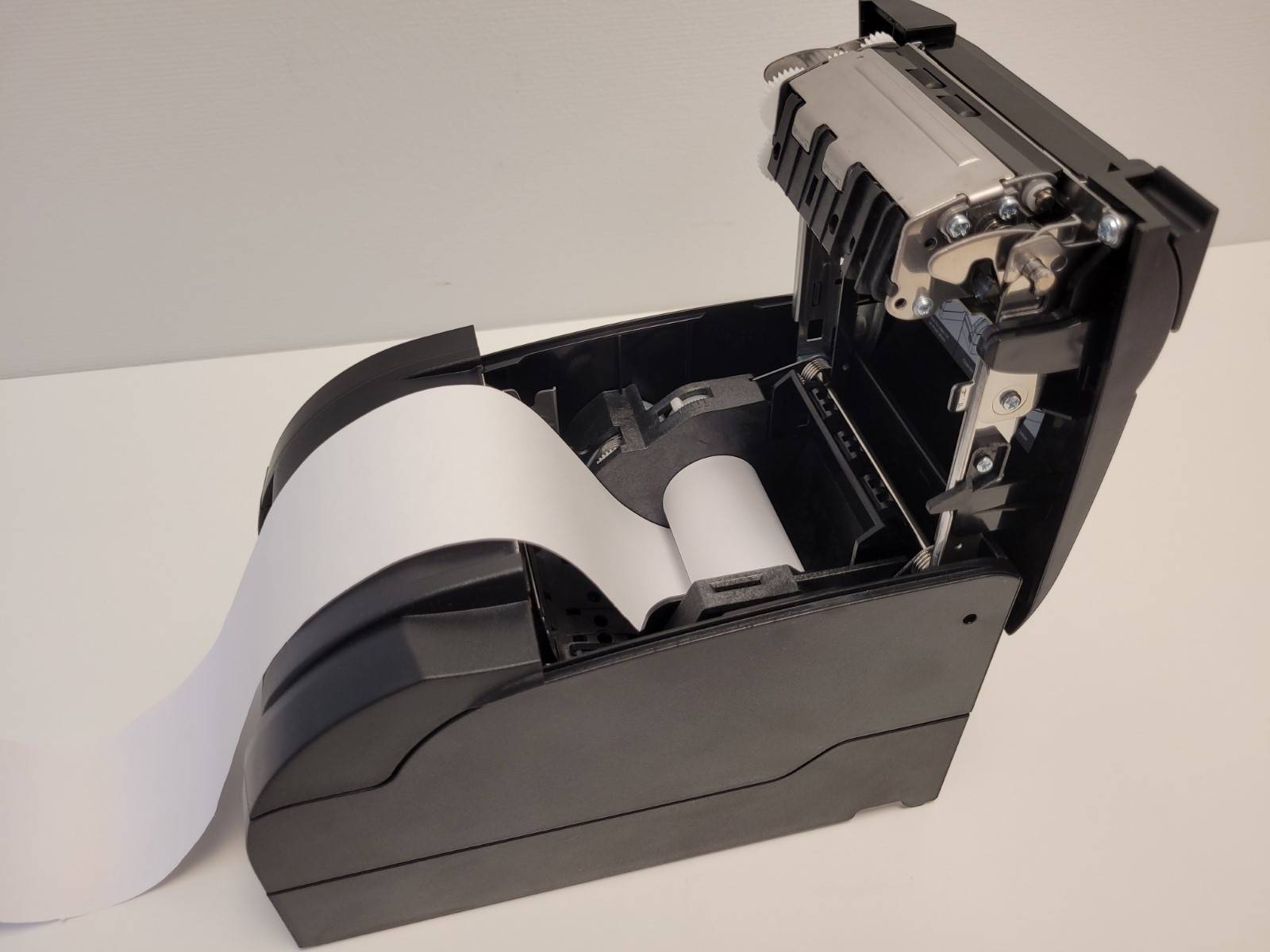

- Avec le couvercle arrière ouvert, insérez le rouleau de papier en vous assurant qu'il est orienté correctement :
- Fermez le couvercle en appuyant dessus.
Remplacement du ruban d'encre
- Ouvrez le couvercle arrière en utilisant le bouton qui libère le couvercle.

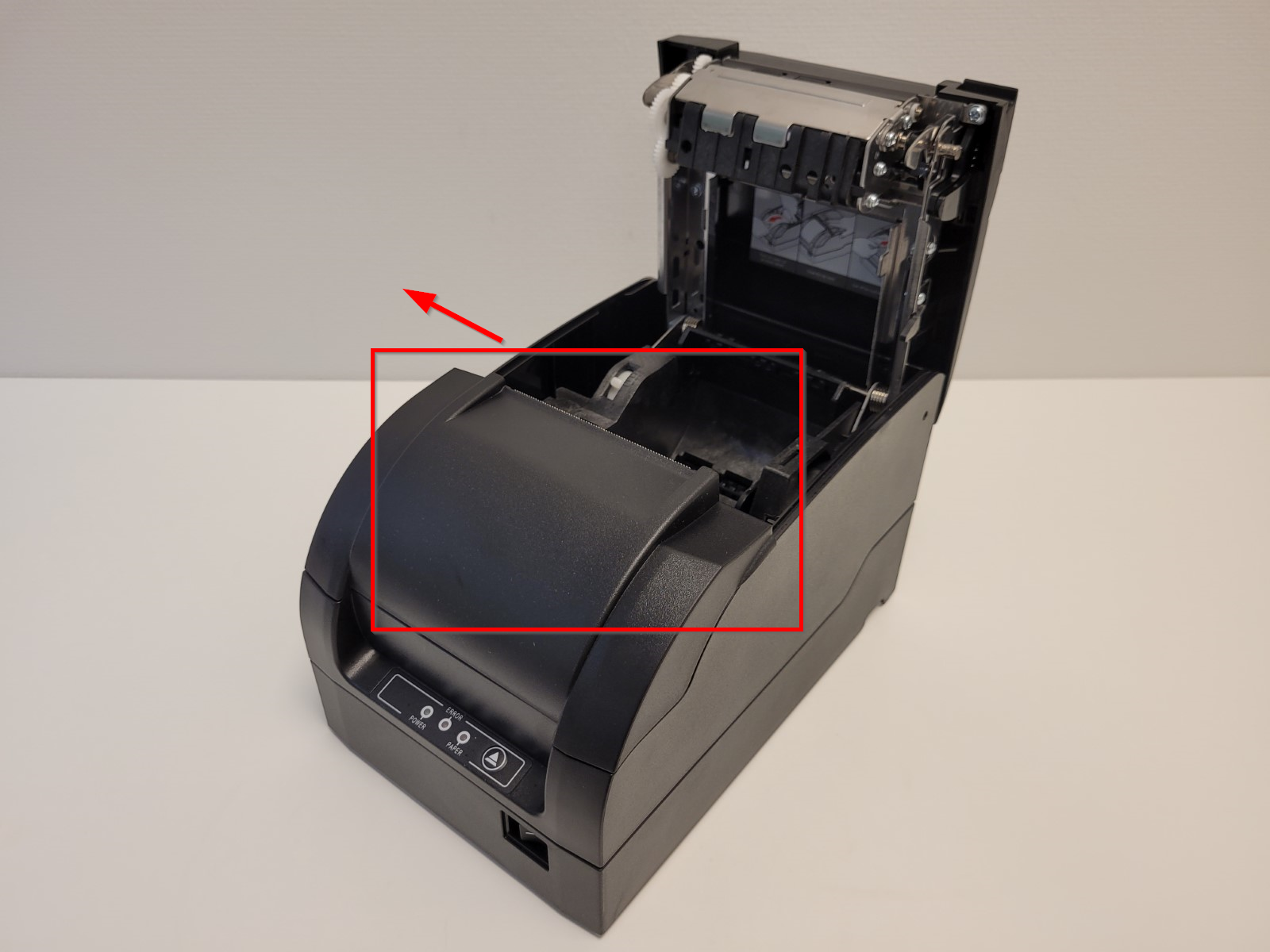

- Ouvrez le couvercle avant en le tirant vers le haut :

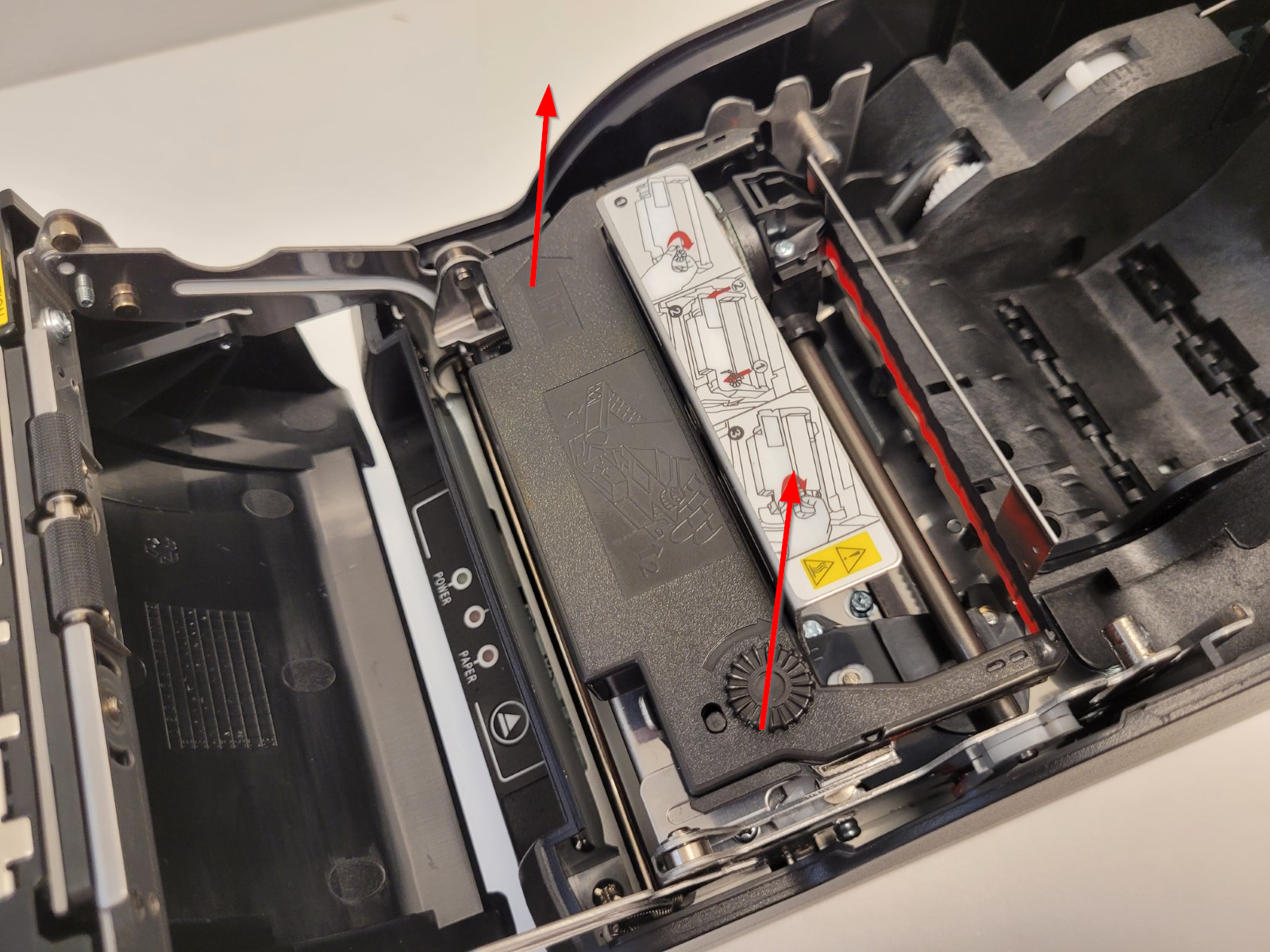

- Retirez le boîtier du ruban d'encre en le tirant vers le haut :

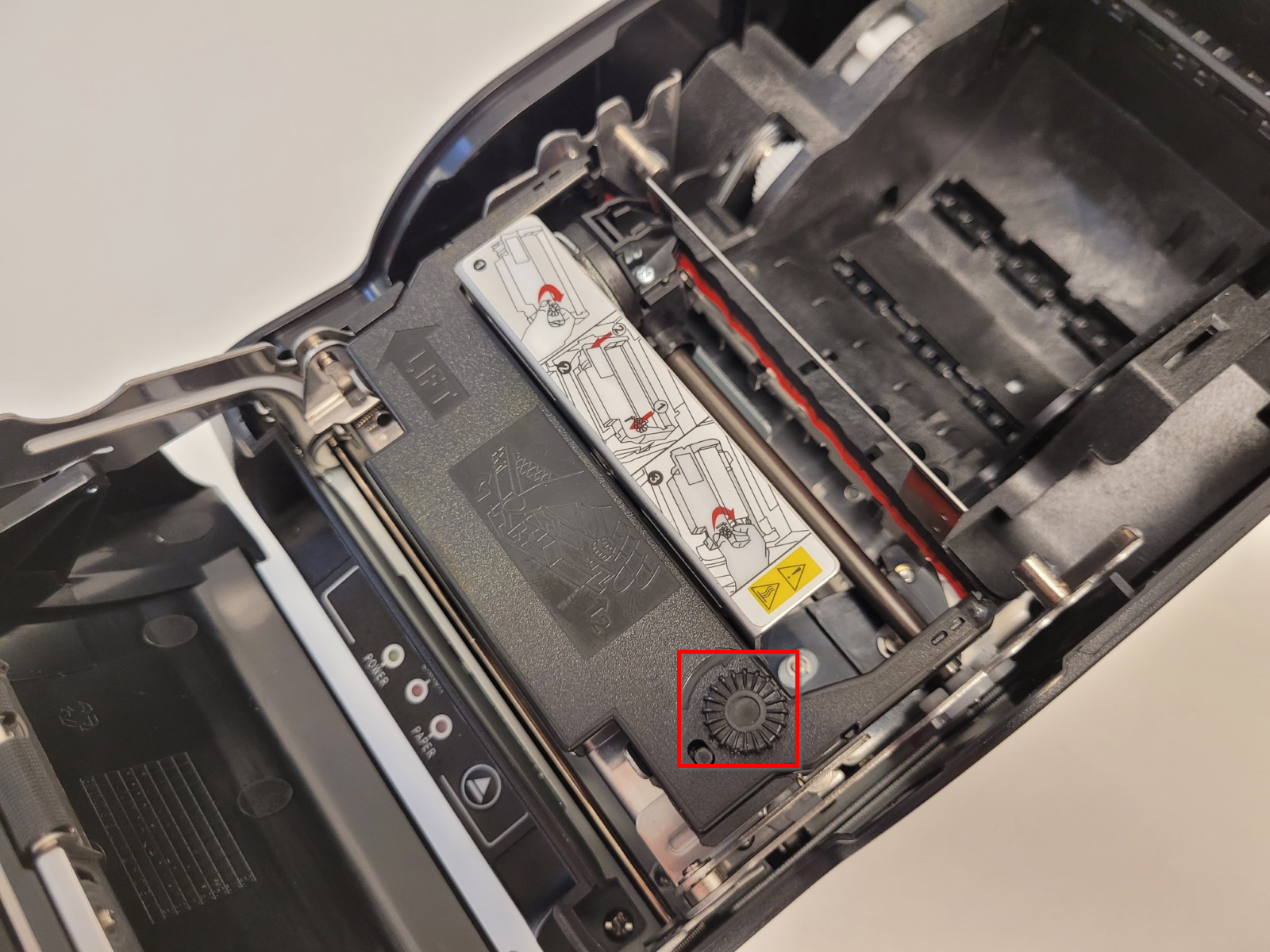

- Insérez le nouveau boîtier de ruban de la même manière, en vous assurant que le ruban est placé correctement. Si nécessaire, utilisez la vis pour serrer le ruban :
- Fermez le couvercle avant, puis fermez le couvercle arrière.
Gestion de la BTP-M300
Types de câbles

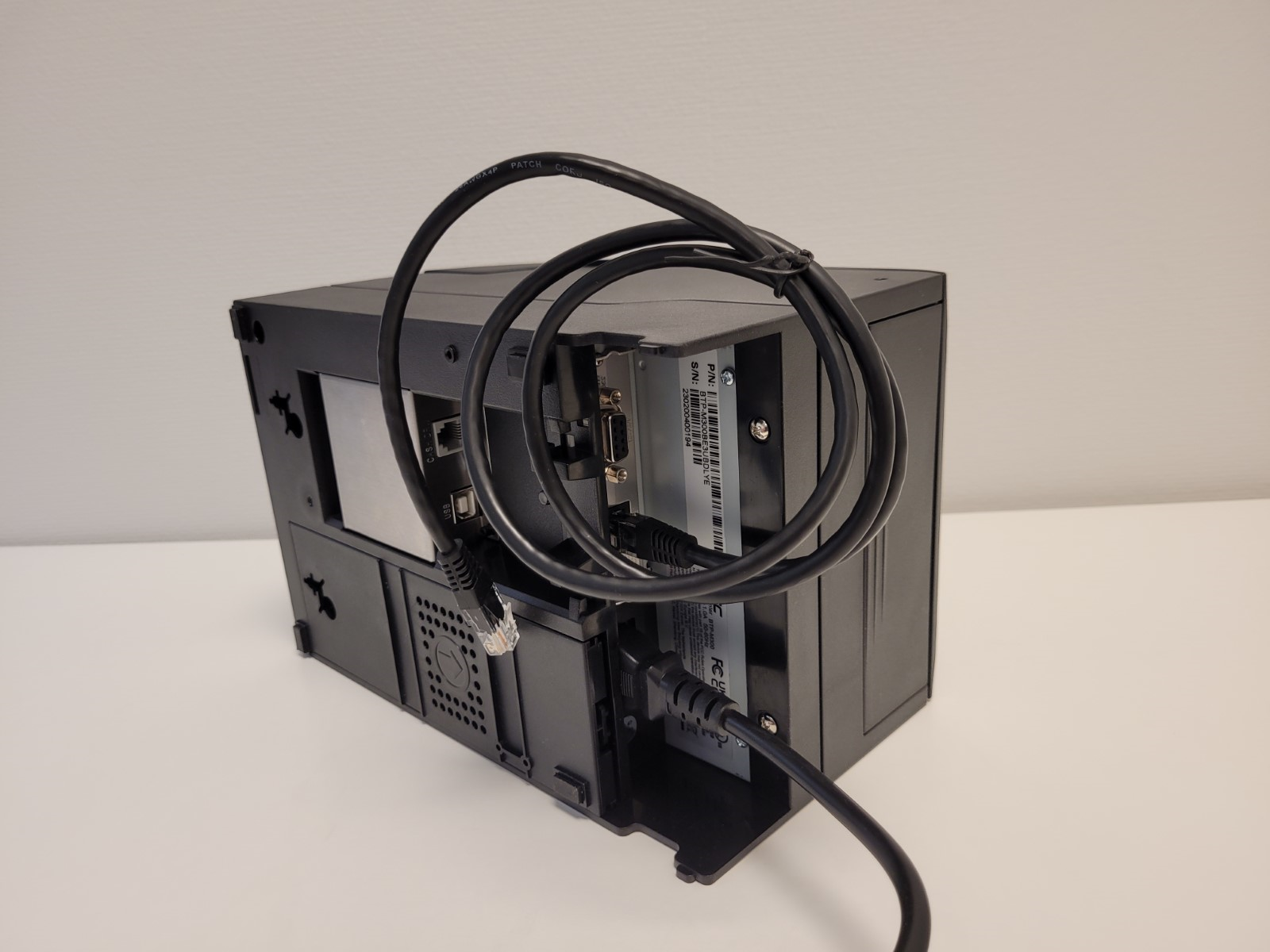

- Câble Ethernet :

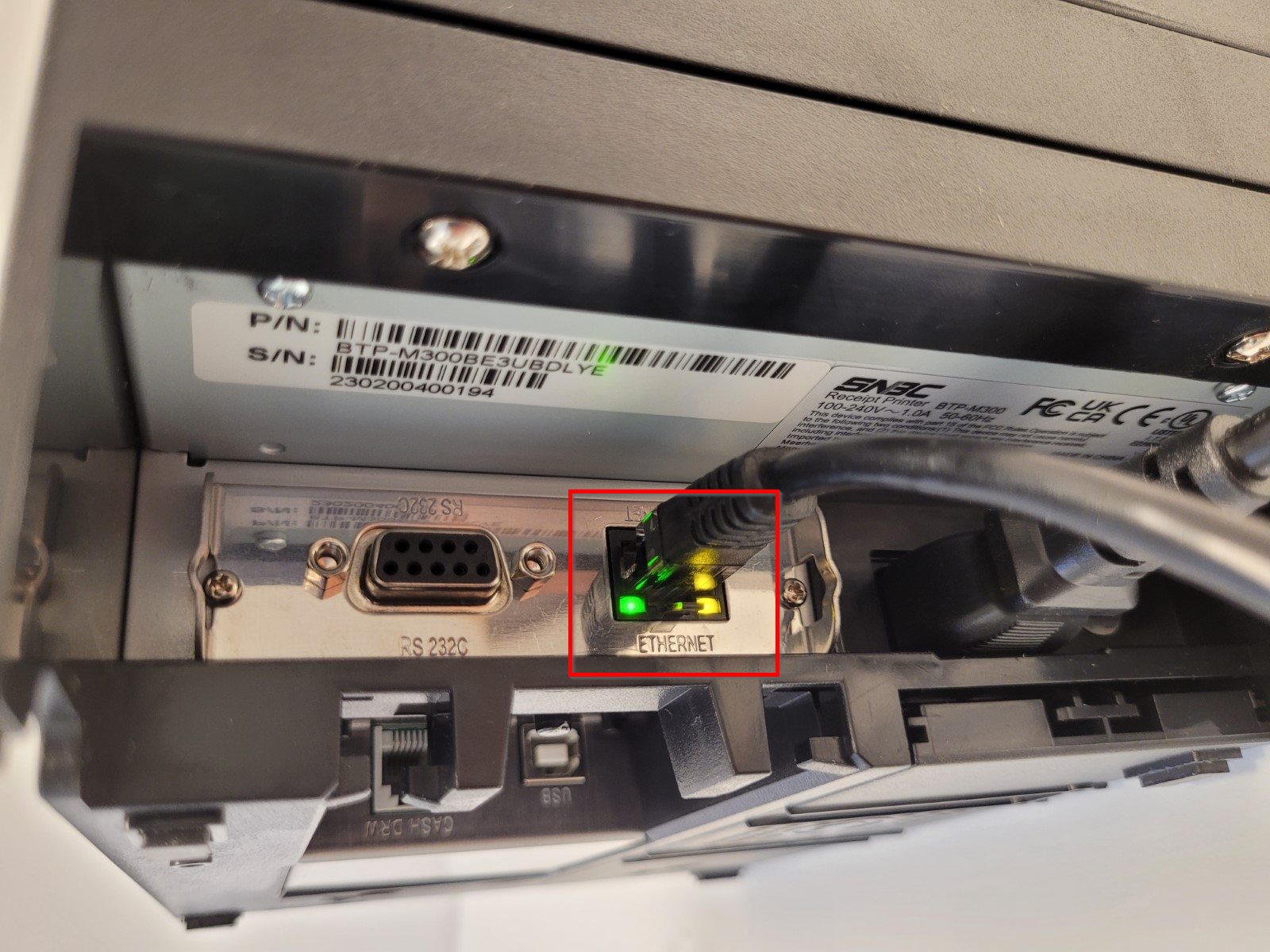

- Lorsqu'il est connecté au réseau, les LED verte et jaune de l'interface Ethernet seront allumées/clignotantes :

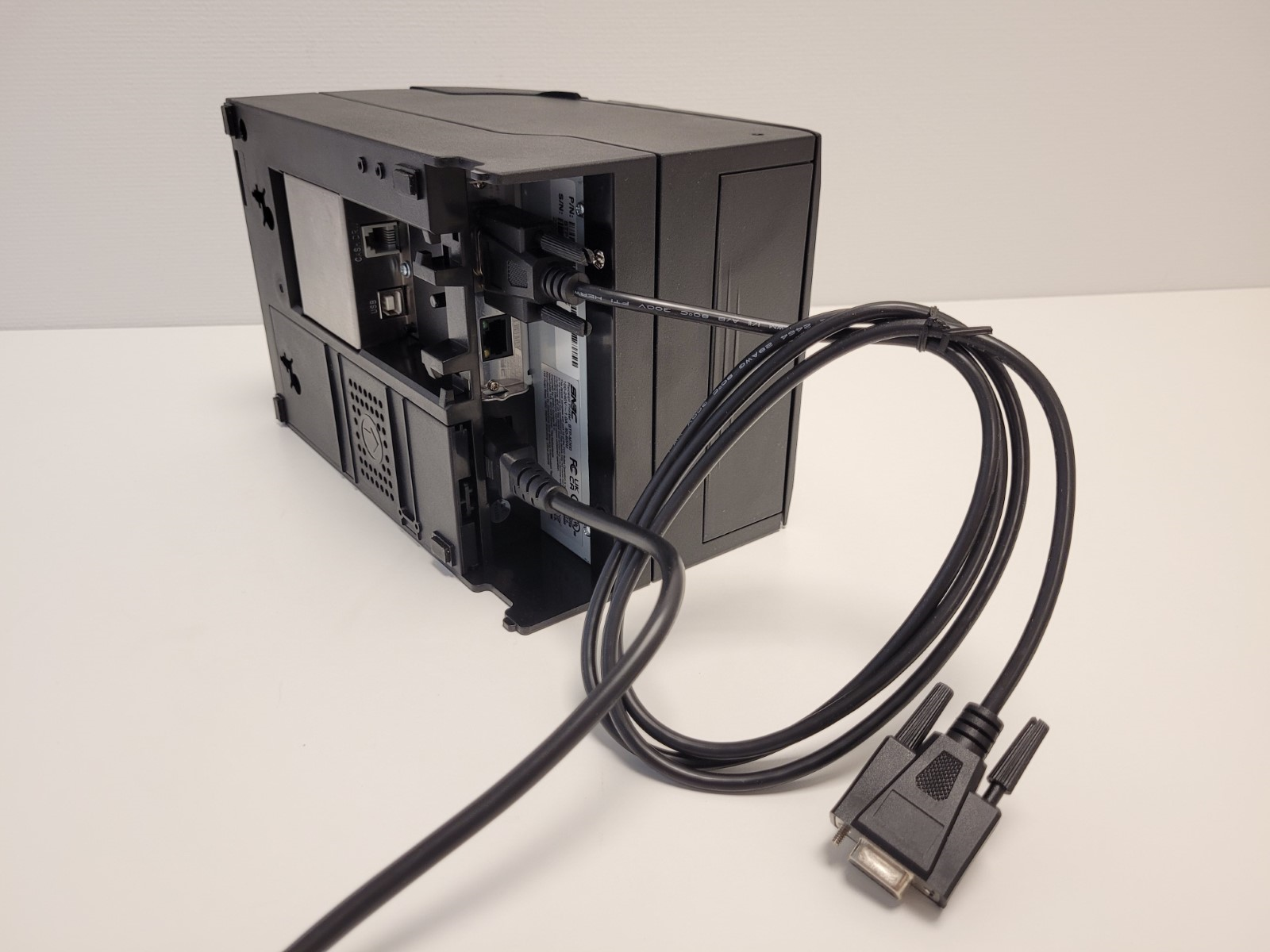

- Câble série (COM, RS232) :
- Le port USB n'est pas utilisé avec la BTP-M300.
Bloc d'alimentation (PSU)

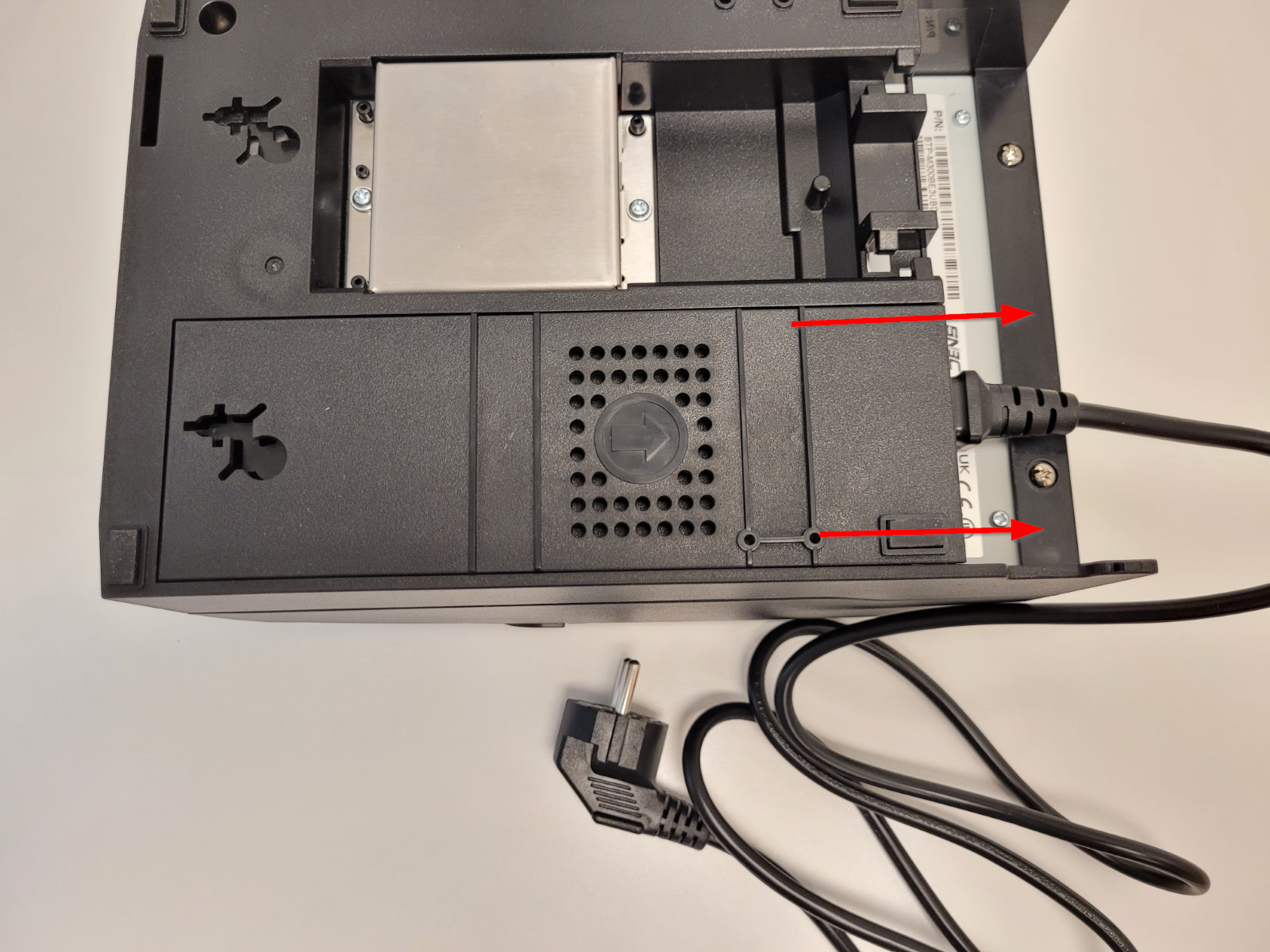

- Le bloc d'alimentation est caché sous un couvercle situé sous l'imprimante. Pour le retirer, faites-le glisser vers l'arrière de l'imprimante :

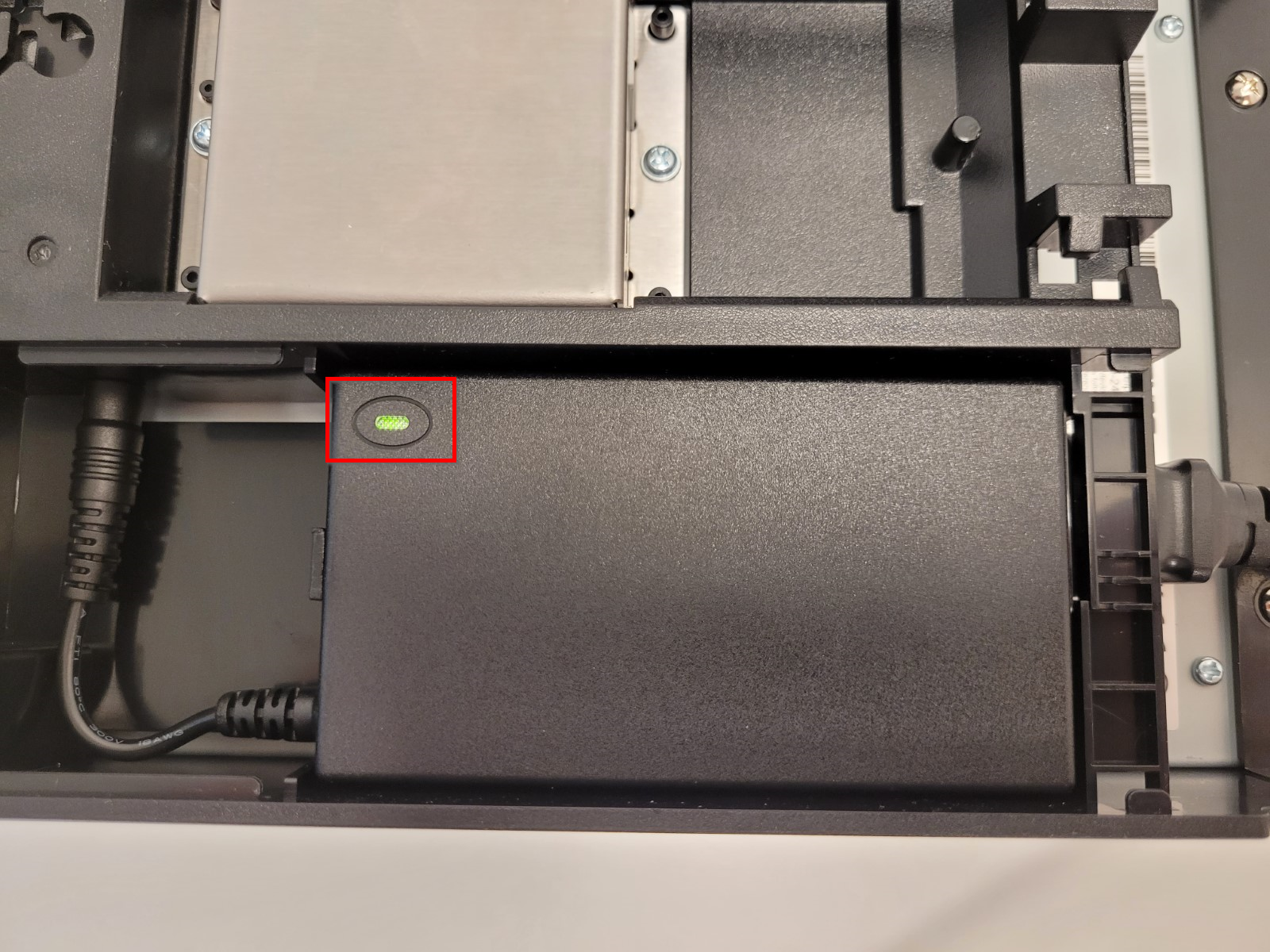

- Le bloc d'alimentation dispose d'une LED verte qui s'allume lorsque le bloc d'alimentation est connecté à l'alimentation et opérationnel :

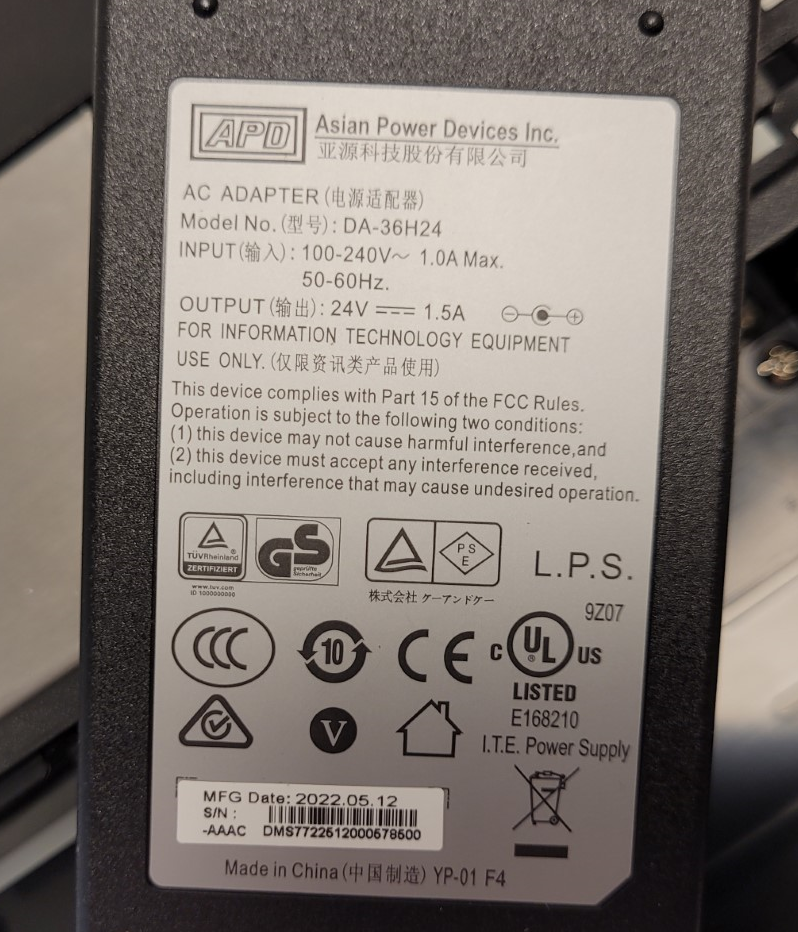

- Informations sur l'alimentation électrique :
Impression d'une page de test
L'impression d'une page de test permet de vérifier que l'imprimante fonctionne mécaniquement et peut imprimer. Si l'impression de test fonctionne, la prochaine étape consiste à résoudre les problèmes de connectivité.
- Éteignez l'imprimante en mettant le bouton Power sur 0 :

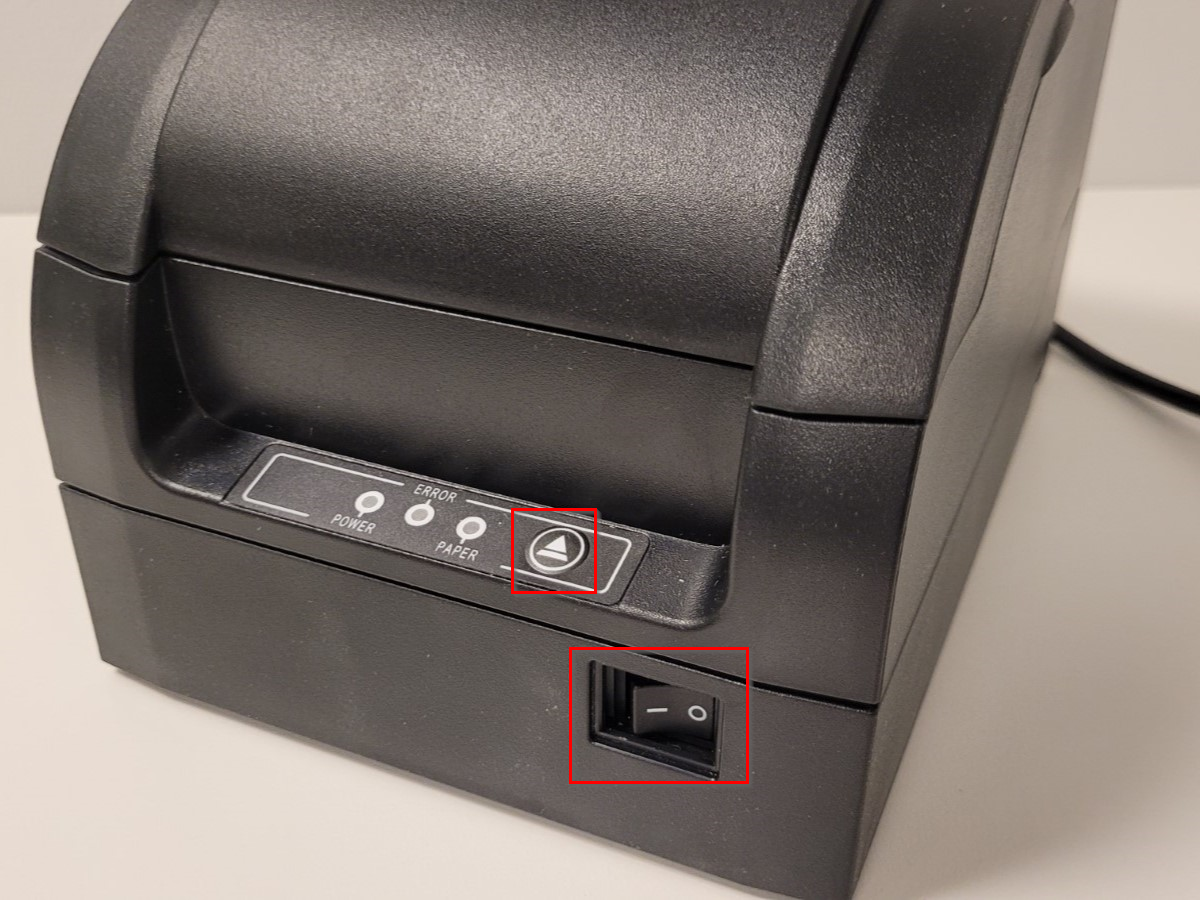

- Maintenez le bouton Feed (le bouton supérieur) enfoncé et en même temps, allumez l'imprimante en mettant le bouton Power sur I :
- Relâchez le bouton Feed lorsque la page de test commence à s'imprimer.
